一个铺地问题

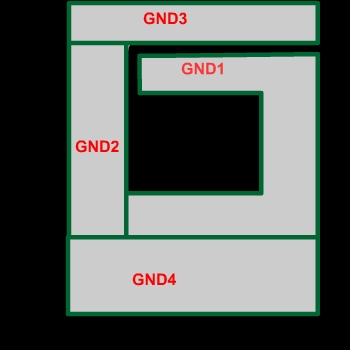

上图是我第一次画的PCB的铺地示意图，地被分成多块，中间不铺地，其他各地的边界线重叠，结果最终板子做回来，中间部分被铺GND1的地了。请问这是什么原因。layer stack manager中该层没有定义net

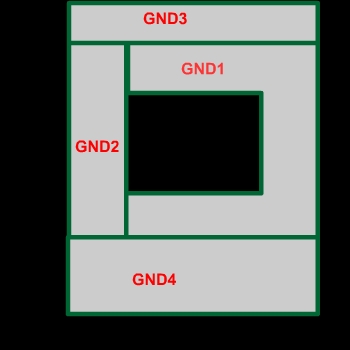

上图是我修改过之后的示意图，中间不应该铺地的地方通过一条缝隙和外边连通了。现在板子还没有拿去做，我不知道这样画，板子最后会不会中间还铺地，

有人遇到过这样的问题吗，请指点，谢谢！

不太明白小编的意思

我的意思是：第一张图中，中间部分理论上不应该被铺上地，但是实际板子作出来，发现被铺上地了。我不知道是什么原因，想请教一下。

然后我现在画的板子，是按照第二张图片来的。中间区域没有被其他地封闭包围，我想知道这样做，能不能使中间的不被铺上地

谢谢

铺地时候你不要选择他铺地就行了呀,你不铺铜难道别人会给你加上?

中间区域我就是没有铺地啊，做好之后它就是给我铺上了啊

不太明白
