请教PCI视频卡PCB布线
请教各路白道侠士、绿道豪杰、高手隐士、过路神仙
我现在做PCI视频卡（八片飞利浦的7130、桥接芯片是6150）PCB，四层板
惨啊，数据线不知如何走，好象怎么走也走不通啊
请各路白道侠士、绿道豪杰、高手隐士、过路神仙指点迷津，如何摆放6150和8个7130啊
那几个7130和6150连线，那些7130连起来?
本菜鸟不胜感激，谢谢！谢谢！
发个pcb板图给我吧，让我试试看。hwl@133sh.com
小编，能不能将你的设计贴图出来看看呀?
谢谢二位大侠热心帮助！
小编把pcb发给我看看吧
想找人帮忙却又怕......唉！
有几个问题要问搂主，在这块板上可否采用双面贴的方式。还有已有器件布局是否可以调整?我大致看了一下，也由2004自动布了一下，应该将器件的密度还是比较大的，因此，器件的整体布局对板子是否成功很重要。
都可以，现在主要的问题是PCI数据线没想通怎么走?
好象怎么走，也不能完全走通，很伤脑筋
让我再试试看，应该可以走通。按你的布局，我试后，布通率达到93%。再问一下，你的100uF的电解电容，需要放在什么地方?

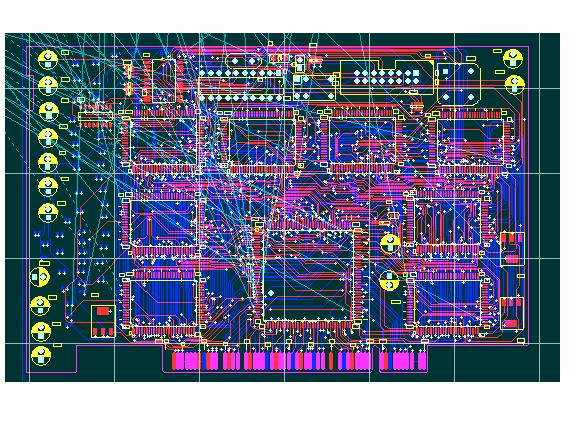

依上图，你可以发现布线密度最大的是你pci控制器上方的区域，我看了一下，主要是16位数据线和地址线。只是在自动布线中，由于布局的问题，出现了大量冗余地走线。你觉得该做何调整?
一个7130旁放一个，6150旁放一个，其他的可灵活点
另外请问下：你用的是那个软件，自动布线功能很强，自动布线设置要做那些?
我觉得如果把中间的2个7130放在两边，PCI控制器一边放四个的话，可能就好办些
我用的是protel2004，我需要看一下器件的引脚定义后，再决定布局的方式了。
