Orcad如何建立一个So28的封装

封装?是想建逻辑库还是物理库呀，感觉是要建物理库吧，按照芯片资料上的参数来建就是了，我一般是在protel中来建物理库的。

启动CAPTURE ，FILE->NEW->LIBRARY,可以参考已有的零件。

可以在OrCAD Layout/Plus的Library Manage中Create New FootPrint

可以建立在自己的封装库文件，也可以建立在系统原有的库文件中，

首先根据器件DATASheet在PADStack Spredsheet中建立一个新的PAD

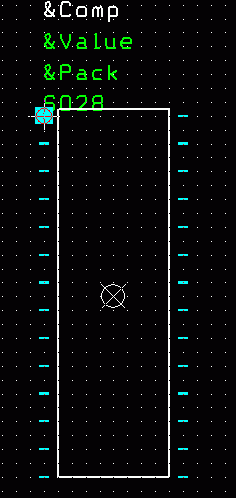

然后Create New Footprint，选择use Pad Array Generator，选择Dual/Duad Inline，

默认设置是x轴2列，y轴这个封装我们设置14，再设置x和y方向Spacing

这样就完成了一个So28的制作，不过要记得添加SST等器件层

你从库里面调用不系更好
