浅谈Spartan 6 的电源系统（1）

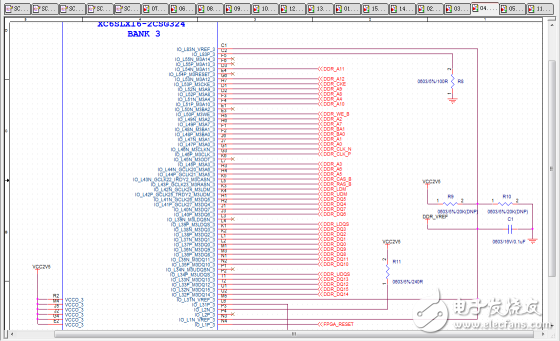

在Spartan6中有很多的电源供应输入。比如：VCCINT和VCCAUX是为FPGA内部逻辑供电。VCCO是为相应Bank的I/O引脚Buffer提供电源，同时也为一些输入Buffer提供电源。当我们使用HSTL/SSTL电平标准时，就需要用到VREF。如下图的Bank3引脚连接了DDR器件，该Bank的所有VREF必须连接相同的参考电压。

在一些芯片中，如LXT系列，包含GTP收发器和AES加密电路的，他们都配备有专用的电源来供电。下面摘自UG394：Spartan-6 Power Management User Guide

VCCINT：核心电压，为所有的内部逻辑功能包括CLB、BRAM、DSP供电。一般Spartan-6 LX和LXT系列-2、-3速率等级电压大小为1.2V。LX 系列-1速率等级电压大小为1.0V。

VCCAUX：辅助电压，为CMT、某些I/O、专用配置引脚和JTAG接口供电。电压大小有2.5V和3.3V。关于2.5V和3.3V的选取没有特定要求，2.5V的辅助电压有更小的功耗，当然，我们可以选择辅助电压和I/O电压的大小相同，这样就可以使用同一个电压轨，节省PCB的占有面积。同时也要注意JTAG接口是否需要电平转换，有的JTAG连接线信号需要3.3V的高电平，如果使用2.5V的辅助电压，则需要电平转换芯片进行电平转换。

有两种情况需要特定的辅助电压：

（1）Bank 2的I/O电压为1.8V时，辅助电压要求为2.5V。

（2）在-1速率等级器件中，如果使用LVDS、BLVDS、LVPECL、RSDS、PPDS电压标准时，辅助电压要求为2.5V。（我也不知道这些电压标准具体应用到哪些→_→）

VCCO：I/O电压，为输出I/O Buffer供电。看好是输出。电压大小有3.3V、2.5V、1.8V、1.5V和1.2V。注意在Bank1中有连接BPI Flash或SPI Flash，I/O电压的大小和Flash PROM的供电电压要一致。Bank3连接DDR同理。

VREF：参考电压，如果在Bank中使用HSTL/SSTL电压标准，则需要参考电压作为输入的门限电压值。不使用时可以当作普通的用户I/O。

MGTAVCC：为收发器混合信号电路供电，电压大小为1.2V。

MGTAVCCPLL0/1：为收发器PLL供电，电压大小为1.2V。

MGTAVTTTX/RX：为收发器TX和RX电路供电，电压大小为1.2V。

MGTAVTTRCAL：为收发器阻抗矫正电路供电，电压大小为1.2V。

VBATT：解密钥匙存储器供电电压，当不使用时，可以悬空。电压大小为3.3V。

VFS：解密钥匙电编程熔丝供电电压，当不使用时，可以悬空，电压大小为3.3V。
