求救！MSEL全被我接地！JTAG下载不了程序！
时间：10-02
整理：3721RD
点击：
画了一个板子，配置电路如图，VCCA是2.5V，VCCIO是3.3V，手册上说 MSEL全部接地那就只能用JTAG下载，但是现在JTAG下载没反应，quartus里面说连不上JTAG，请问是什么原因，我图连的有没有问题?。另外，MSEL全接地那我每次上电都需要下程序才可以?掉电程序就没了?有咩有其他方法啊?

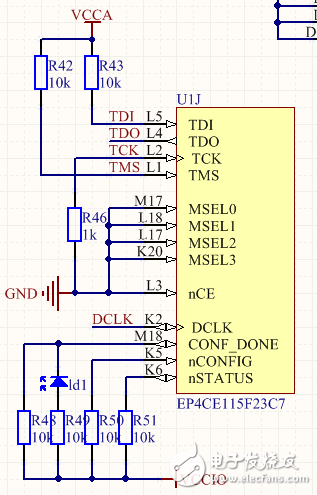

配置电路
已解决，JTAG下载保护电路上的二极管用错了，应该是BAT54S，结果用的是BAT54。
已解决，JTAG下载保护电路上的二极管用错了，应该是BAT54S，结果用的是BAT54。
