上电测试效果

时间:10-02 整理:3721RD 点击:
    需要的工具:
1.电源
2.开发板
3.USB转串口工具
首先用USB转串口工具连接开发板上面的6个插针上面,对应管脚分别为:


地  vcc 空  RXD TXD 空

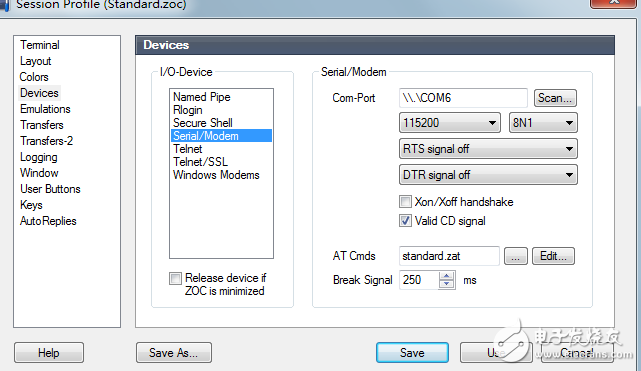

端口参数设置如下所示:

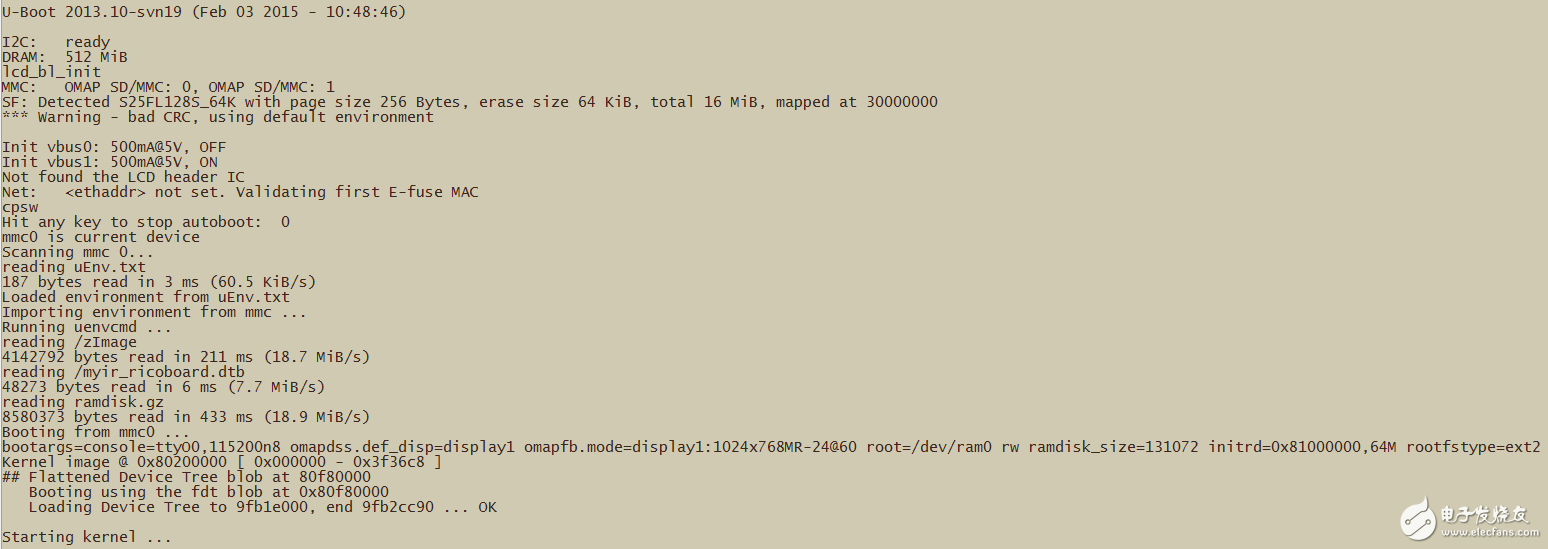

接上电源后,可以在串口终端中看到启动的信息了


可以看到许多的信息:
DRAM 512M
bootloader 在16M 的SPI flash
其他内容放在MMC0之中。读取uEnv文件后,加载zImage ,系统正常启动了。

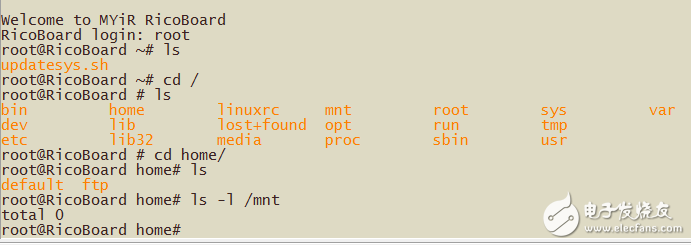

登录需要root账号,不需要密码。进入以后就可以看到信息了。
上电启动部分就是这样的了,后面主要是开发环境如何搭建。
包括:bootloader,内核,文件系统如何制作,应用程序如何编写。
下一站就是关于这些方面的说明和实验。
