quartus中原理图的数组输出怎么接pin?

时间:10-02 整理:3721RD 点击:

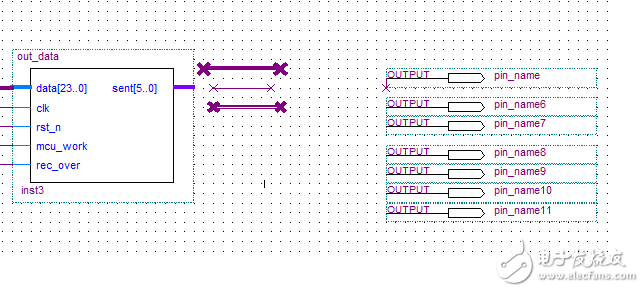

如图,我给怎么给sent[5:0]到output连线啊?


我用总线连sent,然后分连6个输出,可以编译,但是整个程序下来没有输出total logic elements为0,还有警告Warning: Pin "pin_name" is missing source

接上了也不知道对不对

已解决!
只需要一个output,设为set_out[7..0]即可了。
开始改成【7:0】,结果还是错误!

支持!我是新手,对于FPGA的设计还没有入门。下来看看。
