Virtex-II 配置回读问题

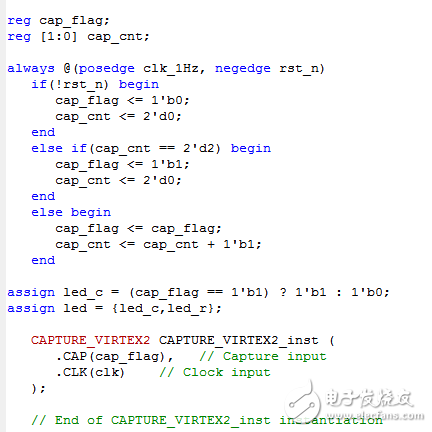

想通过SelectMAP方式回读Virtex-II的配置存储器，遇到一些问题，想请问大神。（1）手册说回读捕捉要在设计中实例化名字为 CAPTURE_VIRTEX2这个库原语，下图为我实例化的库原语，不知道对不对。

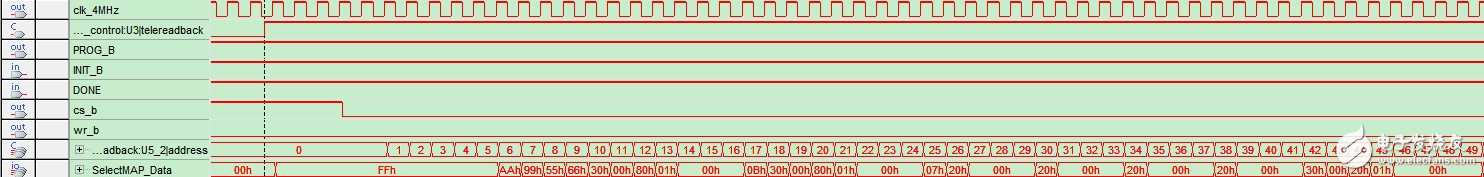

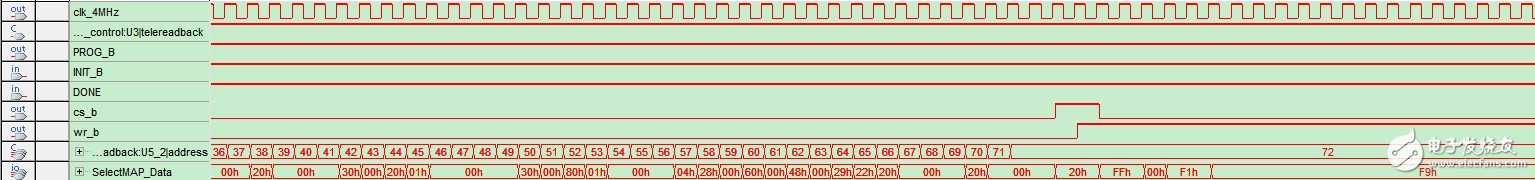

（2）手册说，回读过程发送完SHUTDOWN序列（30008001h，0000000B为SHUTDOWN指令）后，DONE信号会变低，回读完成后，再变高，但是我用逻辑分析仪观察，DONE信号一直为高电平，不知道为什么，还请大家帮忙看看，谢谢~~

*************TCC相关配置****************/
    TMOD = 0x02;
    EA=1;
    ET0=1;
    TH0 = 243;     //11.0592       50Hz
    TL0 = 243;
    TR0 = 1;
/***************************************************
**函数名称：void timer0(void) interrupt 1
**函数功能：TCC中断服务函数
***************************************************/
void timer0(void) interrupt 1
{
//   count++;
    if(flag == 1)
        SEND = ！SEND;
    else
         SEND = 0;
}
