关于射频芯片输入输出引脚匹配问题

时间:10-02 整理:3721RD 点击:

想选用ADI公司的芯片碰到几个射频方面的问题。


datasheet里给的评估板是 10mil Rogers 4350 ,是指什么型号的板材(相对介电常数、板材厚度,损耗正切等)?


一般芯片的输入输出电感电容怎么选择,还有他们的位置对性能影响大吗?


[img]file:///C:\Users\Administrator\AppData\Roaming\Tencent\Users\879182620\QQ\WinTemp\RichOle\OB[7UZQIO7D$_`20YX[0CHT.png[/img]

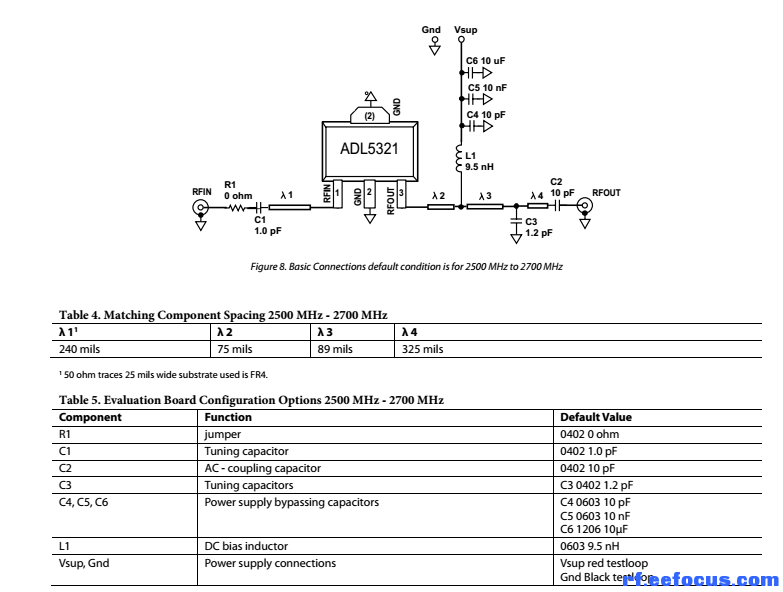

ADL5321芯片datasheet里没有给出输入输出阻抗,若采用的板材不是FR4,则输入输出端口的微带线长度以及相应电感、电容需要用ADS仿真吗?


一般芯片引脚很细,贴到板子上时应该不是50欧姆吧?


   最后,表示衷心感谢,祝工作顺利,生活愉快!
