七阶发卡滤波器求助？

最近调一款KU波段的七阶发卡微带滤波器，遇到以下几个问题，还希望大牛出现，解决难题，拜谢拜谢！
1、相邻谐波相隔很远，怎样压缩?
2、高低频截止不够?
3、通带过宽?
4、谐振波数不够，是谐振原因吗?是那部分可以调整谐波个数?
5、由于调整时每个参数都可以影响到滤波器的性能，所以能期望大牛指出那部分最能影响性能或者说先调哪个?上次用几个参数一起设置一起优化，结果悲剧，因为参数过多，以至于观看的时候打不开或者打开很慢！所以求助更为捷径的办法！

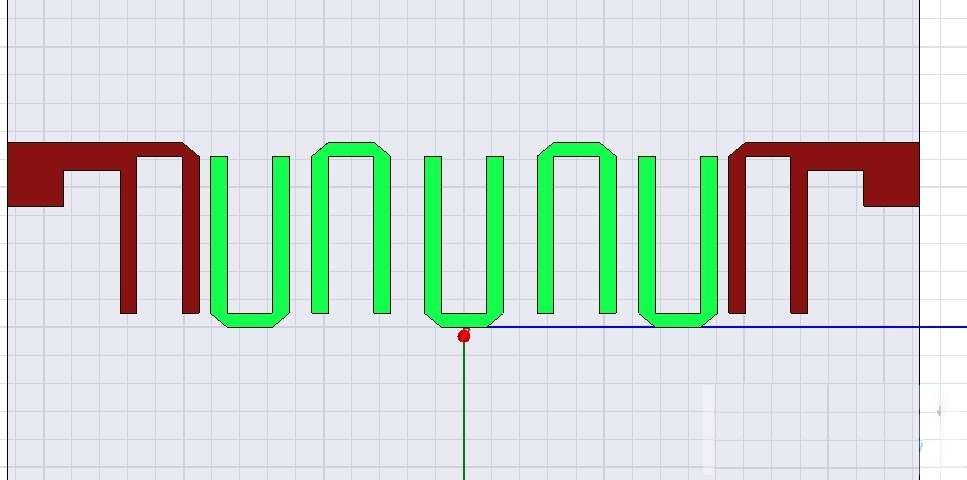

附上图片：

首先寄生通带远一般是好事情，在指标上都不希望在很近的地方有寄生通带，寄生通带的远近是根据你的谐振器形式决定的，现在选用的是半波长谐振器，在二倍频上有寄生通带，选用四分之一波长接地谐振器就再三倍频上了，但是一般很少用这种，主要是接地的计算比较麻烦，接地孔的位置对谐振频率的偏移影响较大。如果选用截止波导技术的话，寄生通带可以压的很远。

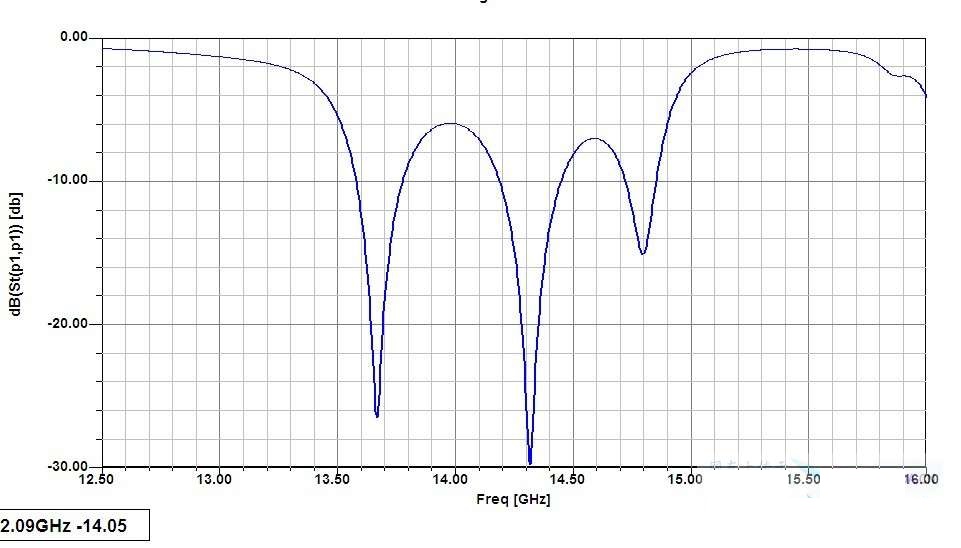

第二，高低频截止不够是因为你的滤波器完全没有成行，在你的通带内只看到三个峰，带外的峰可能是谐振器的偏移造成，也可能是耦合设置的过大造成峰散的太开造成，只有一幅图是不能确定的。
第三，你所谓的通带过宽一种是因为最中间的两级谐振器耦合过重造成的，就是两个靠的太近了。再有就是前面说的谐振器的偏移，把偏移的谐振器也算在带内了，所以看起来宽，同样从一副图上也不能确定。
第四，波数不够是因为谐振器谢振峰的粘连造成的，或者是峰偏移造成的。最好的方法就是先把外耦合减弱，让峰都显现出来看看。鉴于采用的是抽头式的外耦合，把抽头上下移动看下。如果没记错的话是抽头向下移动减小外耦合。
第五。7级还不是很多，如果经验丰富的话最好不要采用优化，太慢。初学者最好删掉从来，从两级开始，边仿真边往上加级数，其实谐振器之间的差距不大，直接加上去就行了。如果高科技点的话，考虑采用空间映射渐进算法，我粗看了下，一般3次迭代就可以完成，可惜程序写起来还是比较麻烦。
最后，一般的滤波器的调试和设计没有什么太多东西无非两点，一是内外耦合要配合，内耦合决定带宽，（对于此形式来说就是最中间的谐振器耦合），二是谐振器的长度和耦合度都是影响谐振峰偏移的直接原因，找到谐振峰应该在的位置就一切ok了
另说一句，品质因数，也就是所说的Q值和你的调试没有什么直接的关系，你调试的再好Q值该是多少是已经定的了，顶多只能是再反射上坐坐工作，比如-10dB的发射和-20dB的反射在差损上有一定的变化，但这不是谐振器本身决定的。只是说你的设计能体现或者有效利用多少Q值，和Q值最直接关系的差损和带外抑制还是结构决定的，比如镀银的腔体好于不镀银的，腔体好于悬置微带的，悬置微带的好于微带的，微带的一般又好于LC的等等，因为Q值表现的是你的物理损耗过程，比如悬置微带的场主要集中在空气中，这里的损耗就小，再在腔体电路上镀银，欧姆损耗就又小点，微带的场主要集中在基片上，损耗就要比在空气中大点。所以如果有差损要求就要考虑结构问题了，特别是在超窄带，高抑制，低损耗的设计中就体现的非常明显。每增加一级谐振器，抑制是能好点，但是损耗就要大点，这是必然的。我现在做过的带宽小于千分之一的4级到6级谐振器的差损好点的也就2-4dB左右采用的截止波导技术，在高就是高温超导了，但是民用的很少，外设又比较麻烦，还是停留在实验室和小范围应用方面。
就这些了，请指正。

非常感谢

发夹长度影响谐振点，发夹间距即时耦合间距影响S11 ，滤波器是比较难调的，调出很好的品质因数是很难的哦。

用designer算这个比较方便
修改参数后可以直接生成曲线，虽然精确度不好，但是看变化趋势还是够了
掌握规律再用hfss电磁仿真
如果不熟悉滤波器特性的情况用hfss，效率比较低
因为你每改动一次都要重新计算，而且也比较盲目。

非常感谢，很详细的讲解
