关于射频收发链路中不匹配和延迟失真的问题？

做了一个射频发射机，有ifa+up_mixer+rf_filter+rfa+rf_pa上，宽带的，是用了符号速率为8MBPS的标准信号作为输入，从输出端测得星座图。
这种星座是延迟失真导致的isi。
经过分析发现，这个问题是rf_filter 和 rfa之间没有匹配好导致的。
个人觉得，射频收发链路上，放大器进行级联时，其之间的不匹配会导致gain损失，但不会导致严重的延迟失真，因为每一级放大器存在较大的isolation（gain+反向gain），将反射信号衰减了。级联越多，isolation越大。
但是，滤波器和放大器进行级联时应该要小心匹配，这不仅仅是损失gain的问题，还会产生一定的延迟失真。滤波器对带内的反射信号衰减的较小。
延迟失真对速率比较低的MPSK调制信号影响较小，但速率高后这个问题就会表现出来。
感觉，要实现符号速率为4mbps以上的MPSK信号，一定要小心这个问题。
我的理解不知道对不对，欢迎高手指正。

rf_filter 和 rfa之间增加输入和输出50欧姆Pi衰，减少相互间的牵引，防止自激发生。这样可以解决不匹配的问题。
--

振荡器原因

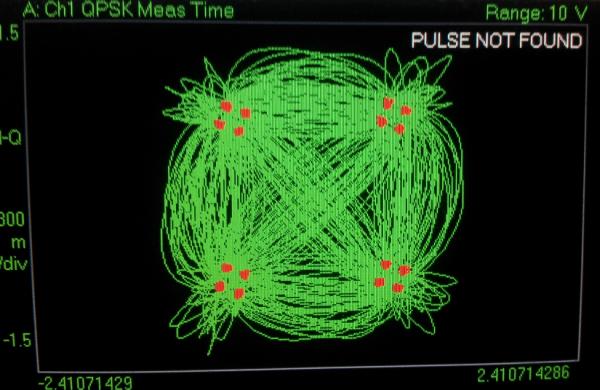

补个图

是这样的。

可以说的具体点么，我这几天都会关注这个贴的

等等，我再问问其他人
