SI wave里Z参数看谐振Port设置问题？
时间：10-02
整理：3721RD
点击：
要通过Z参数来看谐振，是不是只需要设置一个Port就好了? 那么转换到S参数的话，对应的是回损还是插损呢?
S参数图

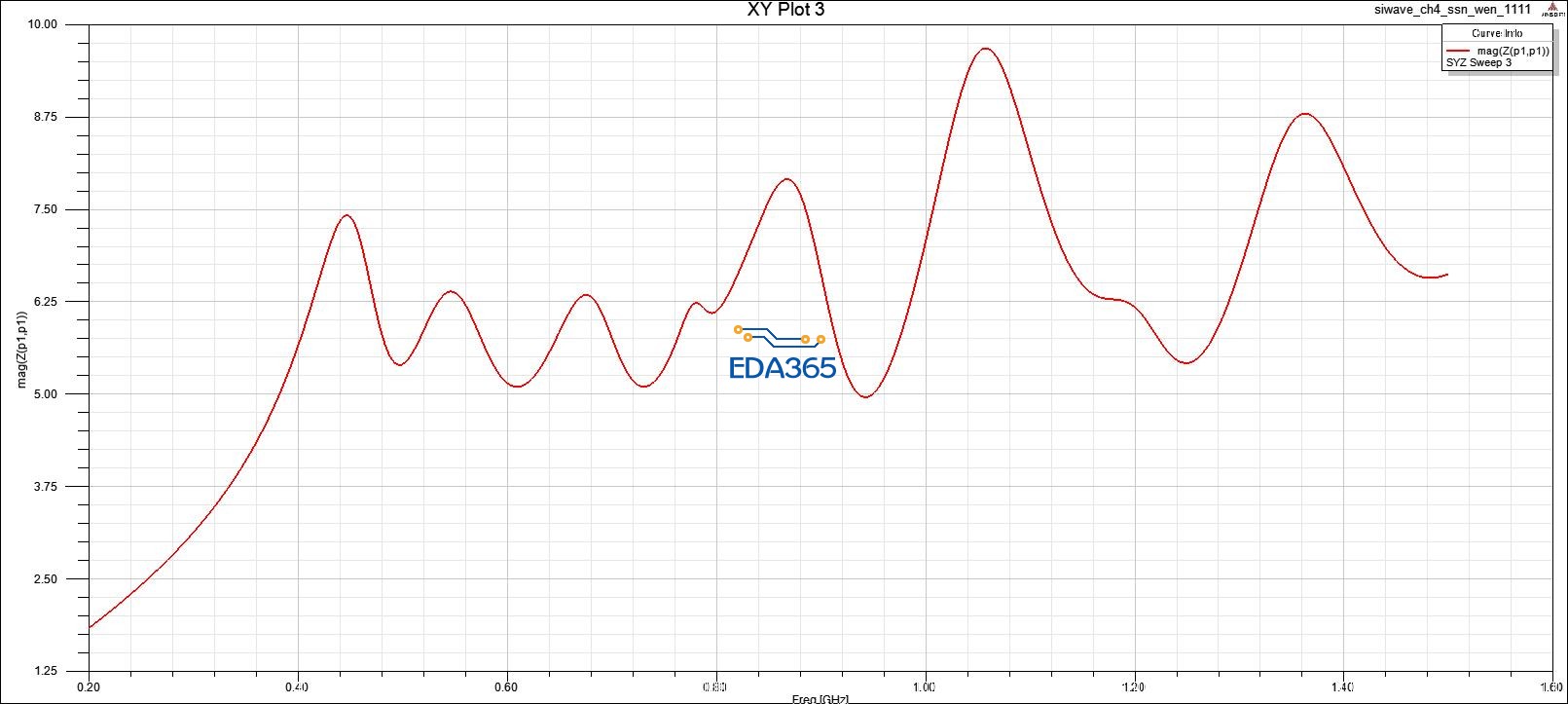

Z参数图
S参数的波形不太对吧?
回波
Z参数一般用于电源/地单端口网络的分析，S参数用于信号线，如差分信号共模信号，是双端口网络，仿真结构里通常有S[1，1]，右键这个结果还可以看S[1，3]，S[1，1]是1端口输入后反射的，S[1，3]是1端口输入3接收到的。
