PCB SI 16.3 EYE Mask 设置

请问在sigwave 看眼图时，如何添加eye mask数值?

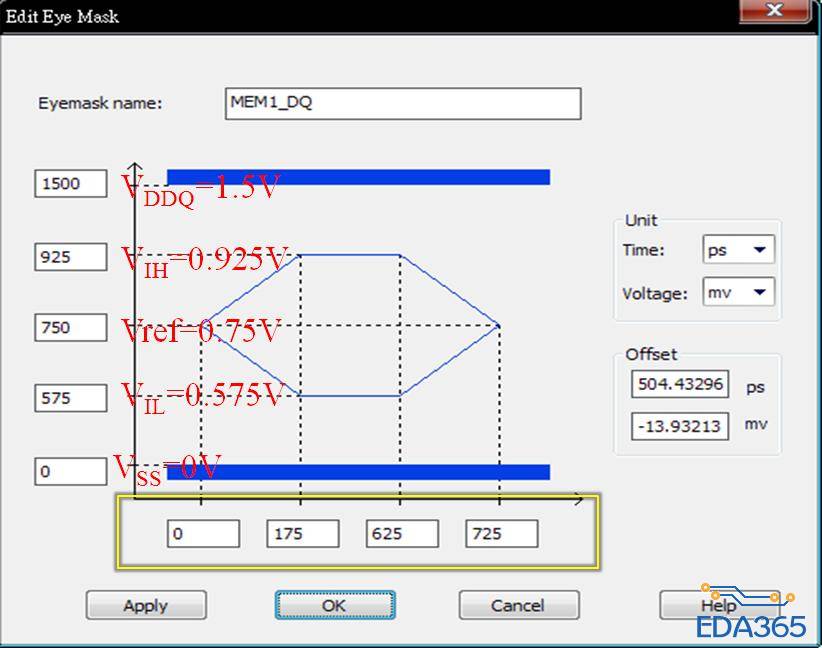

图为DDR3 EYE Mask设置！
现在只知到左半边為电压数值！
黄框中间4个就不清楚了.中间两个是否为setup(base)+jitter+hold(base) time！?
但前后两个就真的不清楚.可否请高手帮我解决！谢谢！

同问

等高手解决啊

横轴的最上最下两个参数我觉得应该是VIL min和VIH max吧

横轴的四个值里面并没有setup 和hold up的设置，这两个值是用于timing的分析，这边是对信号本身质量的分析。这边假设横轴时间依次为X1，X2，X3，X4
首先需要知道这个信号的Tjitter的max的SPEC，则X1=Tjitter/2
X2,X3通过查找rise time和fall time的SPEC而来，一般SPEC rise/Fall为10%-90%的时间，这边X2为信号50%-100% rise的时间，X3为100%-50% fall 的时间。X4前面三个知道了，也就知道了

我同样对这个问题感到疑惑，我认为楼上说得有一定道理，但另一种解释是以50%UI为采样点，向前和向后分别加上采样建立和保持时间，以此来确定楼上所说的X2,X3，然后再根据上升和下降时间来确定X1和X4，不知道哪种才是正确的，求讨论，求正解。
