请教关于SQ中的串扰仿真！
时间：10-02
整理：3721RD
点击：
SQ中仿真串扰是不是不能提取自动提取耦合传输线?只能用手工的方法在sigXplorer中搭建?那耦合长度是不是只能自己估计?还有关于间距呢在创建的模型中怎么体现?其他的那些耦合参数SQ自己会计算进去?
这个也是我很想知道的问题。
嗯，高手回答一下吧
（1）你说得没错，不能提取。
（2）耦合长度是在PCB里量出来的。

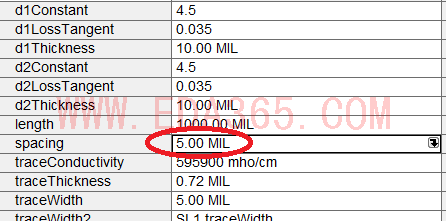

（3）耦合间距和其它参数可以在模型里自行设置，如下图：
TKS超级小编哈
恩 原來是這樣~ 感謝分享資訊
那我想要把串扰的电气约束条件应用到PCB中,接反应出来，那不是也不行?
我也是直接在SigXplorer里面搭个耦合传输线，其实串扰也就线宽、线长、间距这几个重要参数，自己设一下就行了。
要不就导入到siwave里面仿，不过导的过程中很容易出问题。
学习了
郁闷的是我看不到图片。
