ORCAD中如何给一天元器件添加多个PCB封装信息

不好意思写错字了，是一个元器件添加多个PCB封装信息

添加多个PCB封装?

嗯，就是，比如一个电阻，它可以是0201也可以是0402或者其他封装形式

没有试过。

这是要找死的节奏，不怕出问题就上。

如果可以的话，封装信息可设为选择项，根据原理图需要进行选择就好，AD里面就可以这样设置的

orcad只添加过1个top层封装和1个bottom层封装

如何添加

用CIS是可以的，但是选择器件的时候，需要手动选择一下封装，方法和EXCEL中提前设置好一个格的几种可能是一样的，但是 这跟做两个封装器件个人感觉区别不大

刚刚试了下，orcad元件是可以对应多个封装的

进入元件添加封装里，找到alt_symbols，在里面填入想增加的封装，比如（top:c0201,c0402,c0603,c0805），在导入网表，
导网表是，把create or update pcb editor board 选中，下面导入导出那个pcb自己根据实际的来填。

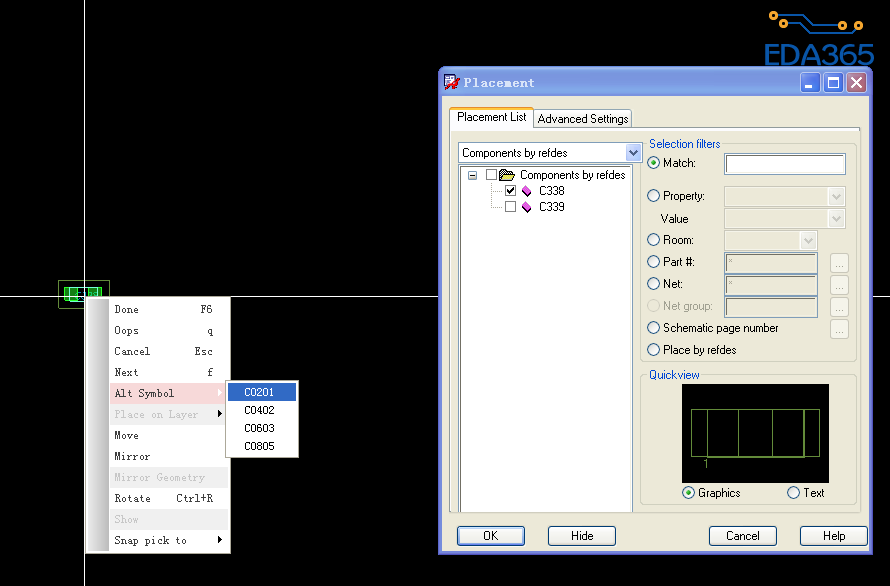

导入网表后，place\manually手动放置元件，在右键选alt symbol里面就有c0201,c0402,c0603,c0805这几个封装可以选择了

进入元件添加封装里，找到alt_symbols，在里面填入想增加的封装

这一步是在orcad原理图编辑窗口实现的么?能否具体点解释，谢谢！

filter by选cadence-allegro

你说的是原理图已经画好了再添加封装信息吧，我是想在元件库里面就加上，同时还想加上物料号信息
