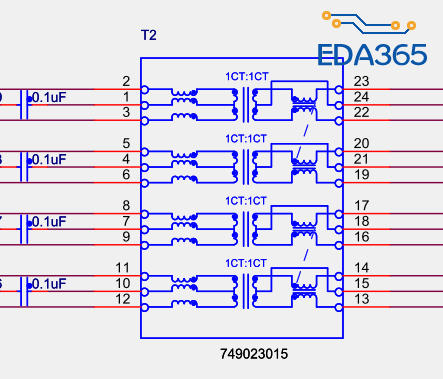

请问这种复杂的原理图封装怎么画？

用CAD呗，玩完导进去

为什么非要画这么复杂呢，原理图只是一个符号，PCB封装才是重点，所以你完全可以简单点画

在编辑元器件时,一笔一笔划出来的.附件是在conceptHDL的PDV下做的.
做细便于读图.

直接在capture里面画

请问怎么导DXF到capture或HDL原理图库?

这个很正常吧，算不上复杂，这些圆弧什么的都很简单ARC，画一个复制，很快就好了

不就是一个共模、一个差模电感，放几个电感symbol进去就行，关键作用是pin

这是变压器吧 。主要是pin间距与实物的长度与宽度尺寸

简单画个框吧。关键是把name标注清楚。

学习了。

慢慢画，慢工出细活
