ORCAD中如何添加器件箭头引脚
时间：10-02
整理：3721RD
点击：
看了杜老师的原理图，如下图框选所示，射频中的pa有个pin是有箭头的，如何添加呢

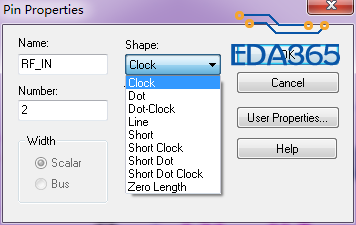

看了下pin的编辑，没有找到这个箭头的type
实验了一下，没有出来，还有别的地方需要设置吗
看了下pin的编辑，没有找到这个箭头的type

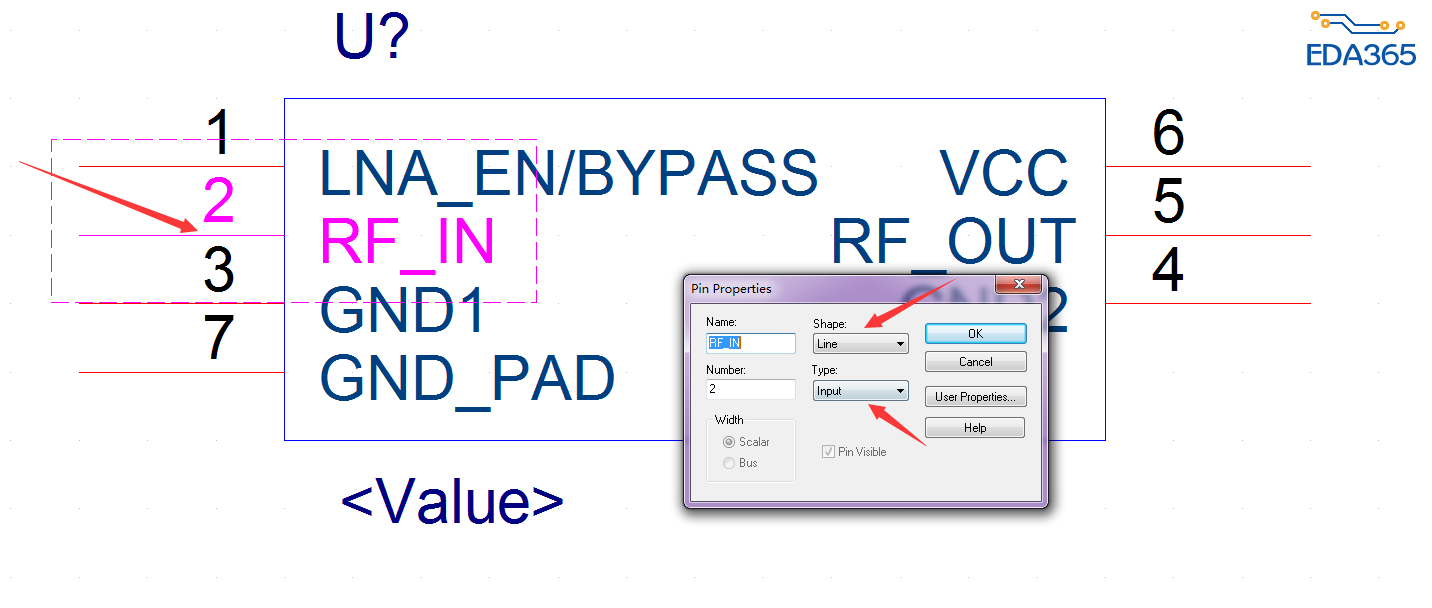

这个和shape没关系，是类型为输入input就有这个箭头了
实验了一下，没有出来，还有别的地方需要设置吗
进入编辑器件库， 设为input ,更新一下，就OK了
OK，更新以下就行了~~~谢谢各位解答
类型为输入input就有这个箭头了
调入原理图之后会显示箭头
已经解决了，谢谢~~~
