drc检查时候的这个坐标是什么意思？
时间：10-02
整理：3721RD
点击：
我就不贴图了，这里drc检查warning时候的句子
WARNING [DRC0008] Two nets in same schematic have the same name, but there is no off-page connector TDO: SCHEMATIC1, FPGA (10.90, 3.70)
WARNING [DRC0008] Two nets in same schematic have the same name, but there is no off-page connector TDI: SCHEMATIC1, FPGA (10.90, 3.50)
WARNING [DRC0008] Two nets in same schematic have the same name, but there is no off-page connector TMS: SCHEMATIC1, FPGA (10.90, 3.60)
我知道这几句话的意思，但是后面的这个括号里的坐标是什么意思?我可以利用这个括号的东西找到这个warning的位置吗?
这个是坐标吗?
WARNING [DRC0008] Two nets in same schematic have the same name, but there is no off-page connector TDO: SCHEMATIC1, FPGA (10.90, 3.70)
WARNING [DRC0008] Two nets in same schematic have the same name, but there is no off-page connector TDI: SCHEMATIC1, FPGA (10.90, 3.50)
WARNING [DRC0008] Two nets in same schematic have the same name, but there is no off-page connector TMS: SCHEMATIC1, FPGA (10.90, 3.60)
我知道这几句话的意思，但是后面的这个括号里的坐标是什么意思?我可以利用这个括号的东西找到这个warning的位置吗?
这个是坐标吗?
是的
这个坐标的作用是什么，我找不到坐标系在哪里呢?因此我也找不到这出错的具体位置，能具体说一下吗
DCR提示你在SCHEMATIC1頁面，FPGA的(10.90, 3.70)位置有問題。
參考 Position.png 圖片

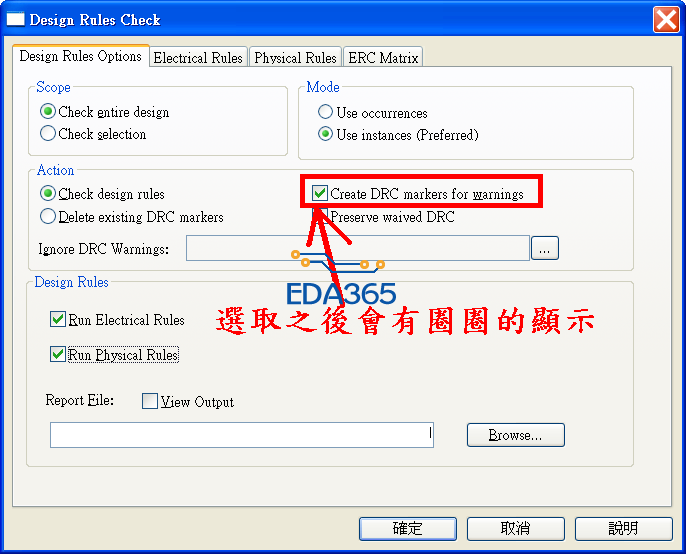

建議在DRC的時候打開Marks顯示，會比較好找尋位置。(注意OrCAD的Mark顏色不要跟背景同色)
參考 DRC.png 圖片
谢谢您耐心的解答
