求助：orcad原理图排阻
时间：10-02
整理：3721RD
点击：
capture CIS画原理图排阻只有8R的，只有用9p8R的直插排阻。但是如果想在PCB中用8p4R的贴片排阻，在原理图中应该怎样画呢?
用一個電阻的封裝，修改外觀和放上其他6根引腳，這樣就成為 8P4R。
不好意思 没太理解 我想问下原理图怎么画?part中只有R-PACK是8R的 自己新建元器件好像不能画排阻啊
可以新建任何元件

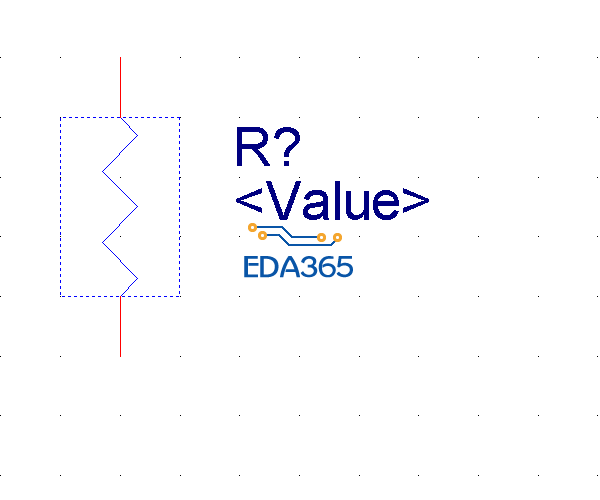

圖0 在ORCAD調用原始的R元件去些改

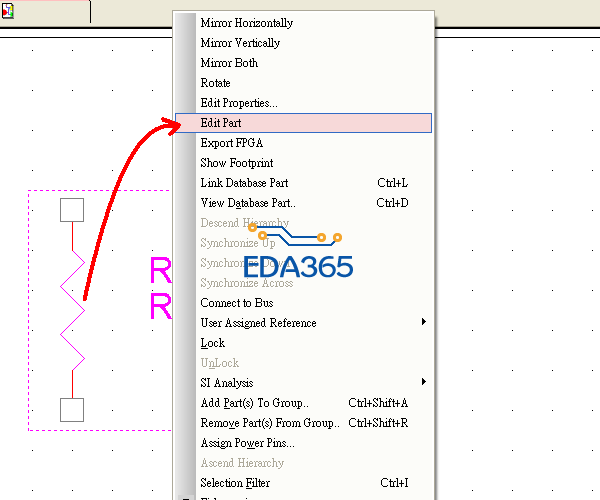

圖1 進入元件編輯

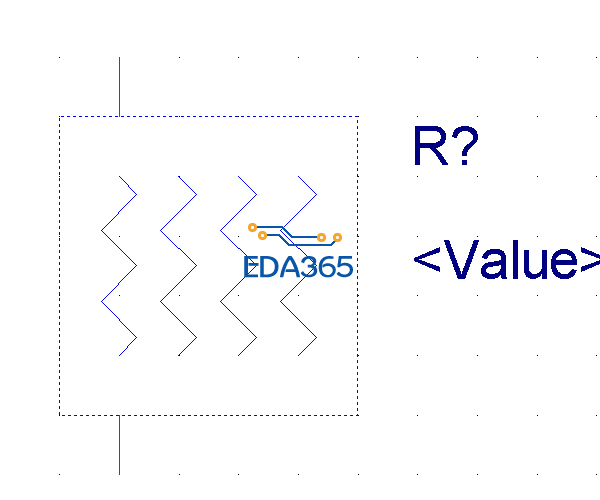

圖2 拖拉加大元件外框，然後複製本體

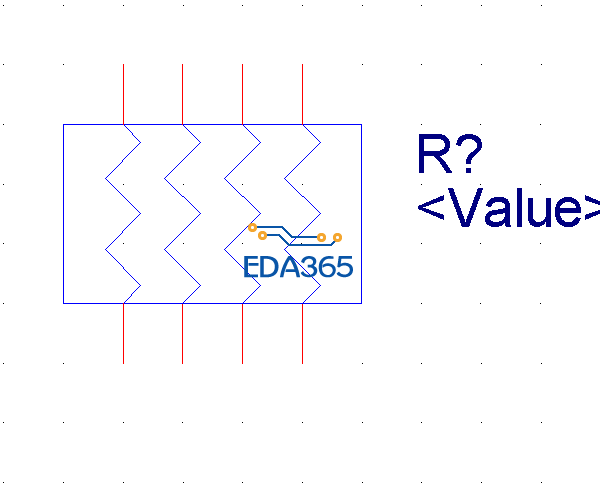

圖3 縮小元件外框，加入實線的外框，加入剩下的6個PIN，
然後離開元件編輯。
太详细了 谢谢！
这个方法好。
