新人求助：为什么我的offpage跟别人不同？

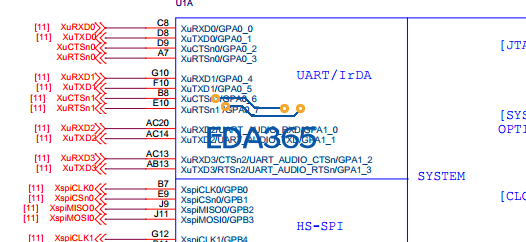

我用的是16.6，画的是这样子的

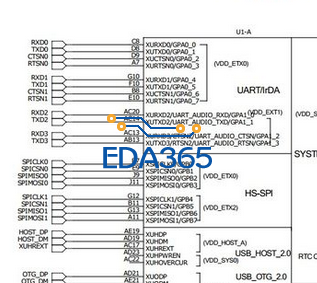

但是我看网上有人的是这样子的，有什么区别吗?

黑色的不是OFF PAGE而是PORT，早期OrCAD是用PORT來跨頁碼，後來才細分出來OFF PAGE。
OFF PAGE是應用於平坦式的電路圖。PORT是用於模組式或階層式電路圖的跨業連接。
OFF PAGE不帶有屬性連接，PORT則會有不同的屬性。

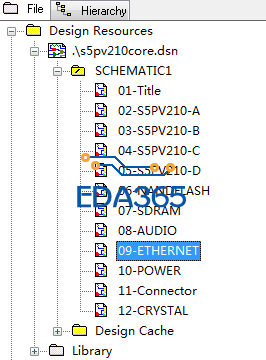

嗯?不太懂，我的电路图结构是这样子的。

那我是平坦式的还是层次式的呢?
我是否需要改成port呢?
还是我现在用这种offpage就是正确的?
同一个页面间，也可以用off page吗?我看到有的电路图是这样子的。

你这是平坦式
页面之间就用你这个，不用改

3Q.
