求助orcad16.3跨页网络连接 急求

如图：

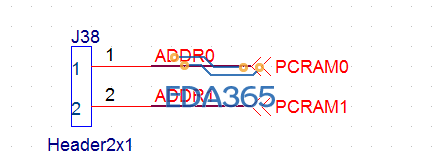

第一页：通过off-page 连接符把ADDR0与PCRAM0连接在一起。

第二页PCRAM0网络如图

但是为什么调完网表之后PCB里面并没连接?
请问：我连接的方式有问题吗?

第二頁的圖，你沒有放置 OFF PAGE 符號，你只有放置 ALIAS。
使用 OFF PAGE 要超過 2 個以上，經過 ORCAD 自動編碼後，才會帶出跨頁的頁碼。

是这样吗，可还是不可以啊?
还需要做什么吗?

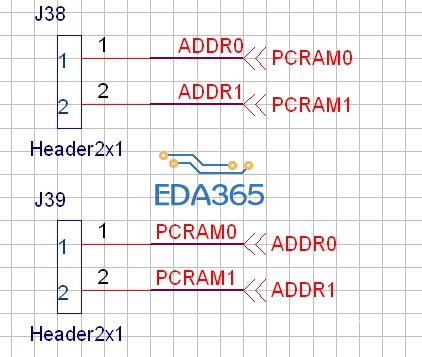

两页的off-page连接符的命名要对应一致。成对出现的连接符软件才可以找的到啊。第二页的把PCRAM0放到ADDR0的位置试试。

那这两个岂不是完全一样了?

一样也无所谓啊，本来就应该是连接在一起的，当然接口的名字要相同才表示连接。事实上如果都画到一页，它们本来不就是一根线嘛

这也是问题

这问题也太牛了。
