OrCAD Capture中有四个PORT是多余的吗？
时间：10-02
整理：3721RD
点击：

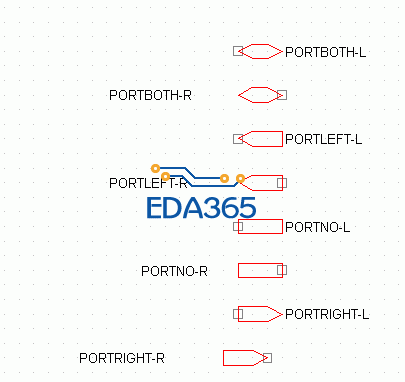

关于附件图片中的PORT，PORTLEFT-L和PORTRIGHT-R是镜像关系，旋转180度就一样了，为什么要搞两个啊?其他几个也是。
其实方向是对人来看的,对系统都一样
參考 http://www.eda365.com/thread-58263-1-1.html
多謝jacklee，這也解了我一個很久的疑惑。
既然PORT的電氣連接類型可以修改，那使用起來就自由多了。

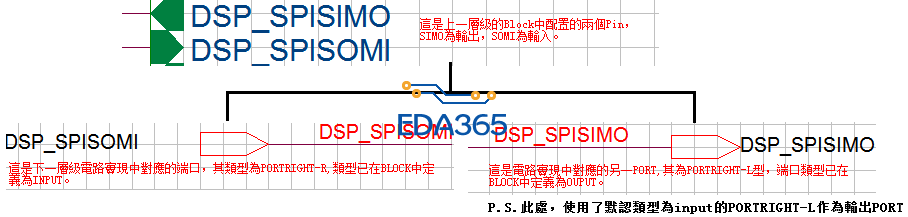

貌似OrCAD更傾向於將尖角指示的方向作為信號方向，比如下圖：
