复合封装怎么创建U?B?请指教(已完美解决)

时间:10-02 整理:3721RD 点击:

    最近在学习Cadence16.3,在OrCAD Capture CIS模块创建原理图封装库,在创建包含5个不同部分的复合封装时已经完成U?A的创建了,但是找不到U?B、U?C、U?D、U?E元件,也建立不了。不知道是怎么回事。

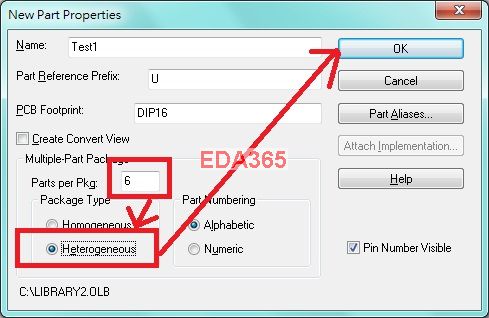

如果要建立不同的封装库,請看 LIB1.JPG

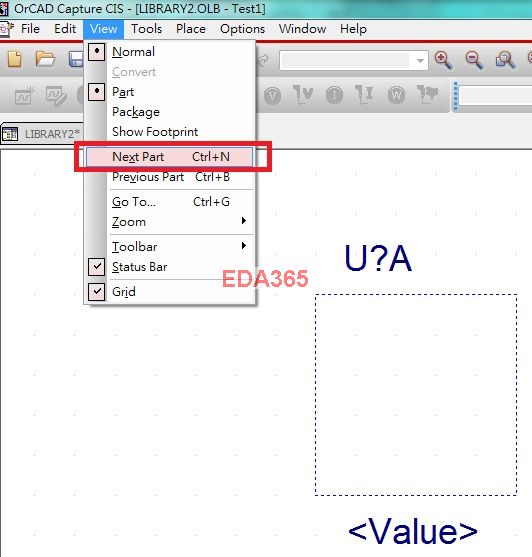

要編輯下一個封装库,請看 LIB2.JPG

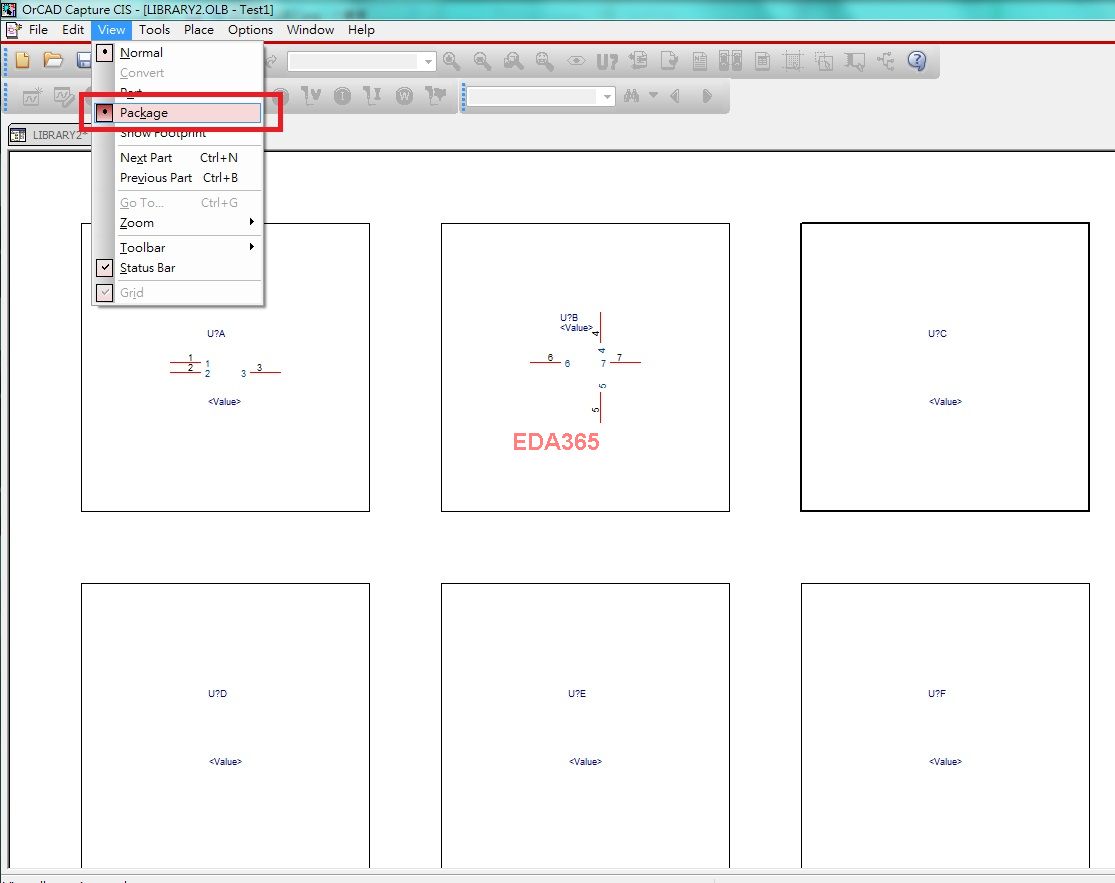

要觀看全部封装库,請看 LIB3.JPG




楼上正解

太好了!非常感谢2楼jacklee_47pn的详细指导,完全解决了我的困惑。
