用orcad仿真，如下，出现了诡异的结果，请大家帮忙解释一下，谢谢！

如图中所示，在7号处输入的信号有1kHz和19kHz和21kHz三个频率，经过低通电路（谐振在1kHz）后，1处出现的波形如仿真波形图所示，我的问题是为什么波形的幅度会越来越大?在80ms~90ms期间已经达到了4kV。并且在这样的电路中，其他频率的信号含有能量，那么它们都哪里去了?是不是把能量给了选频出来的信号，使其幅度越来越大?

电路结构

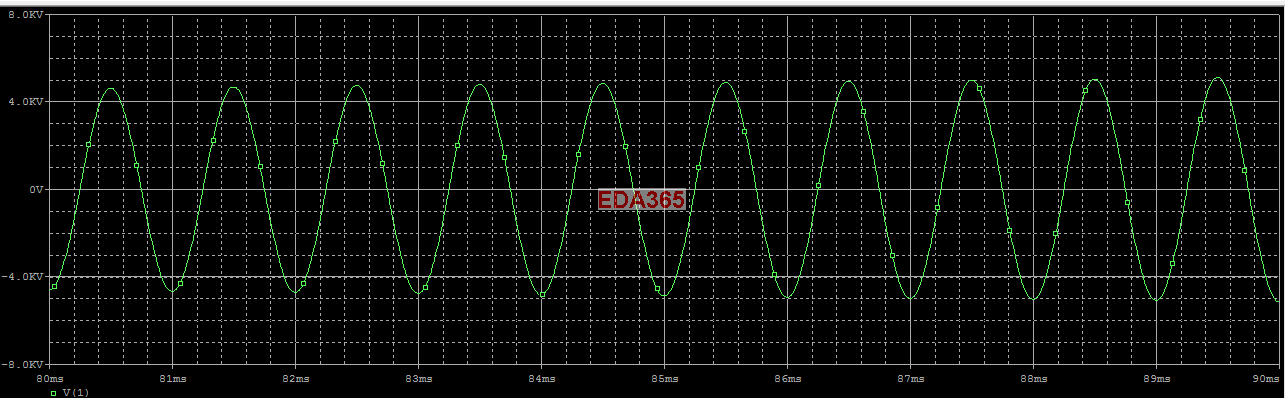

仿真波形
