三厘米大小哦！真心非常小啊！我好像没看到DDR这是怎么回事呢?

给你们看看背面吧！小东西还是做得挺精致的！

第二眼的感觉，真心不好下手啊！说明书全是英文的！这不是为难我们这些英语不过关的人么！再看一眼，真心不好接啊！没有接线指导书，这点我批评下厂商了！接线说明书都不给一份，双USB口，双排线这些，一旦接错，烧了板子怎么办呢?还有操作指导书呢?看来我得上网找找看了！这个板子，虽然设计得非常小巧，但是太多的模拟两可的接口了，马虎不得，如果作为开发板，液晶屏也是很容易损坏的东西，却没有可以固定的东西，没研究非常清楚，不好下手，如果是开发板，建议是做成好操作的大板，至少液晶屏可以固定，保证不损坏，调试方便，当然，作为设计的成品有相应的模具所对应的，还是相当不错的产品，毕竟做得非常的小，这点非常好！

好的，相信大家都看到上图了，对这个主板有了一定的了解；现在回到正题，开始做开箱评测：
一个贴合的小板子，一个圆形液晶显示器，一个小的锂电池
上图1：
这个板子虽然麻雀小，五脏俱全。做工精良，用的都是好材料，都是用比较小的元件，小到0201的电容电阻，大到0603，1210的都有，真是考量细心，大电流和小封装都考虑到了。
好的，评论完做工我们看看功能特性吧！看下图
1.扩展接口，相信做过硬件的都知道了，调试接口I2C,232,SPI，PWM竟然都有了
2.NFC
3.JTAG
4.调试USB
5.MIPI的接口
6.LCD的触摸
7.sensors
好多接口，还有摄像头、USB OTG 、wifi蓝牙，我就不一一描述了，真不愧是iMAX系列的产品啊！接口非常多，真心很适合开发做产品使用。
NXP i.MX 7Solo应用处理器
  Murata Wi-Fi? (802.11/b/g/n) 和蓝牙 (4.1 Bluetooth Smart + EDR) 模块
  Kingston MCP with 8 GB NAND flash and 4Gb LPDDR3 存储
  NXP NT3H1101 NFC Tag IC
  180 mAh锂电池，NXP BC3770 电池充电器和 NXP PF3001 电源管理IC
  NXP MPL3115A2, FXOS8700, FXAS21002 sensors
  多媒体: MIPI 显示，MIPI 摄像头
看到这里大家做过硬件的会不会很疑惑呢?DDR或者是EMMC到哪里去了?少了DDR根本没办法跑起来来啊?少了EMMC，又没有内存卡，又要怎么跑系统呢?
原来，他们集成做一个芯片了，这就大大缩减了封装的大小了！不禁要给他们点赞

功能说明图

相信大家又看到这个i.MX 7Solo的接口框图了吧！从i.MX 7Solo处理器上可以看到它的的所有接口，从MMC5.0/SD3.0*2、USB2.0,I2C、UART*7、SPI、DDR3、MIPI、JTAG、RTC等接口，几乎囊括了所有的和硬件开发接口，真是个全能的处理器啊！不愧是飞思卡尔出品的工业处理器啊！

大家看这个WaRP7的系统框图，从摄像头、flash、usb、wifi、lcd、电池、NFC、等等功能，在这小小的板子实现这么多的功能，已经接近一个手机的功能了！如果加上基带芯片，就可以做个手机了！真是麻雀虽小，五脏俱全啊！做个小小的平板电脑也不错哦！

哈哈！话不多说了！开机上电测试，如图，嗯嗯！怎么有5V而没有3.3V呢?

哈哈！我想只有两种可能了！做过硬件的都知道，既然不短路，那要么是电源IC有问题，没焊上，虚焊了，要么3.3V的使能端没打开！大家说是什么原因呢?

好的！我猜是需要烧录后，3.3V的使能端打开了，才有电源！那么，大家拭目以待吧！

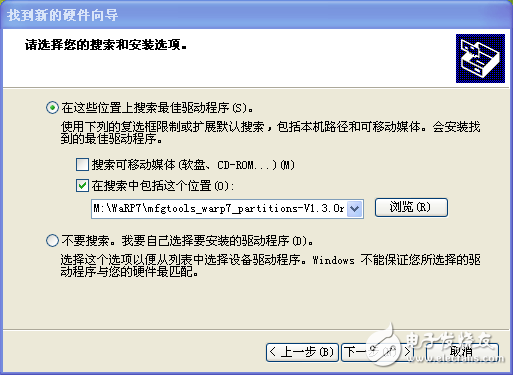

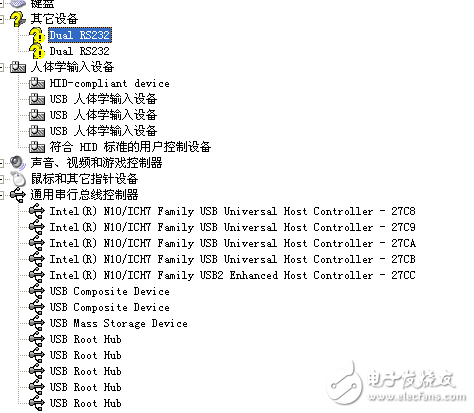

哎呀！win8.1和winxp都装不了驱动啊！偏偏两台电脑都装不了win7。怎么破?usb口用不了真麻烦勒！
