8.WaRP7开发板上传感器模块FXOS8700CQ和MPL3115A2简单使用。

  FXOS8700CQ模块是一款体积小，功耗低的6轴加速度和重力传感器。有i2c和spi接口，14位加速度数据输出，16位重力数据输出。   我总结对类似I2c接口的传感器可以从以下几个方面入手研究：
   1.明确传感器在SOC上的接线情况，确认接到i2c1上还是i2c2上，我们这里接到i2c3上，但是我没有找到接线原理图，只是从参考代码确定；
   2.从dts文件冲判断模块的一些参数设置，

1. &i2c4 {

2.         clock-frequency = <100000>;

3.         pinctrl-names = "default";

4.         pinctrl-0 = <&pinctrl_i2c4>;

5.         status = "okay";

6.

7.         fxas2100x@20 {

8.                 compatible = "fsl,fxas2100x";

9.                 reg = <0x20>;

10.         };

11.

12.         fxos8700@1e {

13.                 compatible = "fsl,fxos8700";

14.                 reg = <0x1e>;

15.         };

16.

17.         mpl3115@60 {

18.                 compatible = "fsl,mpl3115";

19.                 reg = <0x60>;

20.         };

21.

22.         codec: sgtl5000@0a {

23.                 #sound-dai-cells = <0>;

24.                 reg = <0x0a>;

25.                 compatible = "fsl,sgtl5000";

26.                 clocks = <&clks IMX7D_AUDIO_MCLK_ROOT_CLK>;

27.                 VDDA-supply = <&vgen4_reg>;

28.                 VDDIO-supply = <&vgen4_reg>;

29.         };

30. };

复制代码

   3.找到相应的驱动程序（也许没有驱动程序）
   将近1000行的代码，这里就不在贴出，有兴趣去看看源代码，这里只列出关键点：
   3.1驱动入口函数：

1. static const struct i2c_device_id fxos8700_id[] = {

2.         {"fxos8700", 0},

3.         { /* sentinel */ }

4. };

5. MODULE_DEVICE_TABLE(i2c, fxos8700_id);

6.

7. static SIMPLE_DEV_PM_OPS(fxos8700_pm_ops, fxos8700_suspend, fxos8700_resume);

8. static struct i2c_driver fxos8700_driver = {

9.         .driver = {

10.                    .name = FXOS8700_DRIVER,

11.                    .owner = THIS_MODULE,

12.                    .pm = &fxos8700_pm_ops,

13.                    },

14.         .probe = fxos8700_probe,

15.         .remove = fxos8700_remove,

16.         .id_table = fxos8700_id,

17. };

18.

19. module_i2c_driver(fxos8700_driver);

复制代码

  3.2驱动探针函数中注册两个misc类似的字符杂项设备。

1. result = misc_register(&fxos8700_acc_device);

2.         if (result ！= 0) {

3.                 printk(KERN_ERR "register acc miscdevice error");

4.                 goto err_regsiter_acc_misc;

5.         }

6.         pdata->acc_miscdev = &fxos8700_acc_device;

7.

8.         result = misc_register(&fxos8700_mag_device);

9.         if (result ！= 0) {

10.                 printk(KERN_ERR "register acc miscdevice error");

11.                 goto err_regsiter_mag_misc;

12.         }

复制代码

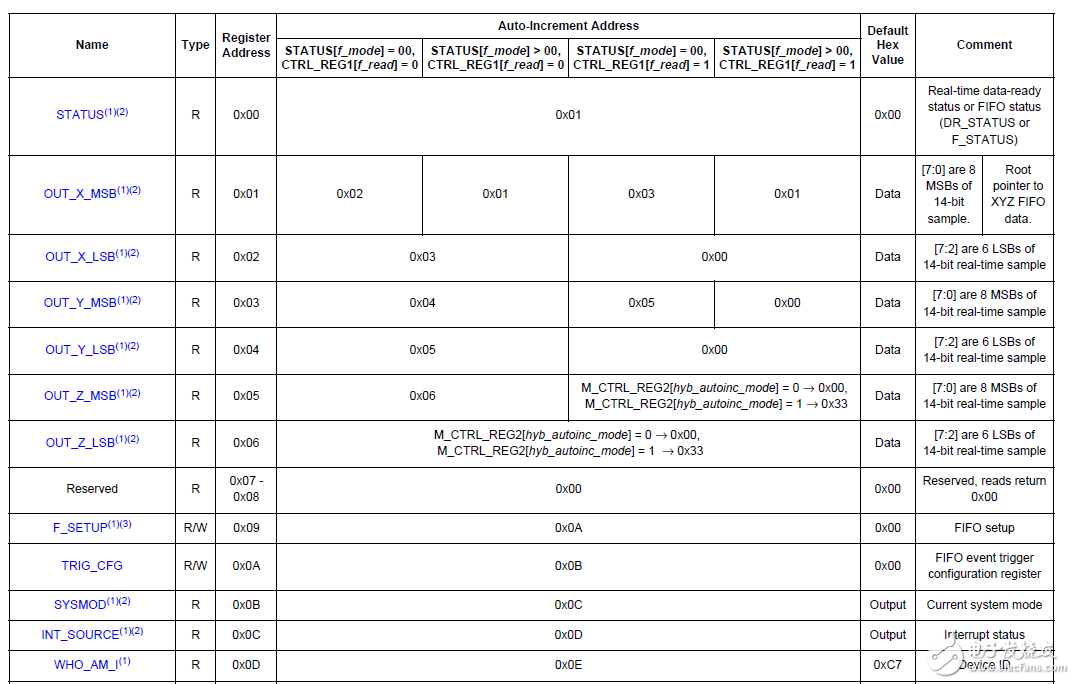

3.3加速度ioctl函数读取x，y，z的数值，详细实现必须结合传感器datasheet的内容0x1，0x2,0x3，如下图内容。

1. case SENSOR_GET_RAW_DATA:

2.                 position = atomic_read(&pdata->position);

3.                 ret = fxos8700_read_data(pdata->client, &data, FXOS8700_TYPE_ACC);

4.                 if (！ret) {

5.                         fxos8700_data_convert(&data, position);

6.                         sdata[0] = data.x;

7.                         sdata[1] = data.y;

8.                         sdata[2] = data.z;

9.                         if (copy_to_user(argp, sdata, sizeof(sdata))) {

10.                                 printk(KERN_ERR "SENSOR_GET_RAW_DATA copy_to_user failed.");

11.                                 ret = -EFAULT;

12.                         }

13.                 }

14.                 break;

复制代码

   3.4重力实现与加速度实现类似，只是传感器寄存器不同0x33,0x34,0x35,0x36,0x37,0x38，见下图：

   4.应用程序获取传感器输出结果
    4.1应用程序源代码如下：

1. /* *************************************************************

2. * File name:

3. * Function:

4. * Description:

5. *

6. * *************************************************************/

7. #include "i2c_io.h"

8.

9. static int fd;

10. char I2C_DevName_String[] = "/dev/i2c-3";

11. char *I2C_DevName = I2C_DevName_String;

12. unsigned int I2C_SLAVE_Address = 0x1E;

13.

14. #define        SENSOR_IOCTL_BASE                'S'

15. #define        SENSOR_GET_MODEL_NAME                _IOR(SENSOR_IOCTL_BASE, 0, char *)

16. #define        SENSOR_GET_POWER_STATUS                _IOR(SENSOR_IOCTL_BASE, 2, int)

17. #define        SENSOR_SET_POWER_STATUS                _IOR(SENSOR_IOCTL_BASE, 3, int)

18. #define        SENSOR_GET_DELAY_TIME                _IOR(SENSOR_IOCTL_BASE, 4, int)

19. #define        SENSOR_SET_DELAY_TIME                _IOR(SENSOR_IOCTL_BASE, 5, int)

20. #define        SENSOR_GET_RAW_DATA                _IOR(SENSOR_IOCTL_BASE, 6, short[3])

21.

22. #define FXOS8700CQ_SLAVE_ADRESS   0xC7

23.

24. #define FXOS8700CQ_OUT_X_MSB   0x1

25. #define FXOS8700CQ_OUT_X_LSB   0x2

26. #define FXOS8700CQ_OUT_Y_MSB   0x3

27. #define FXOS8700CQ_OUT_Y_LSB   0x4

28. #define FXOS8700CQ_OUT_Z_MSB   0x5

29. #define FXOS8700CQ_OUT_Z_LSB   0x6

30. #define FXOS8700CQ_WHO_AM_I    0x0D

31. typedef struct _SRAWDATA {

32.         int16_t x;

33.         int16_t y;

34.         int16_t z;

35. } SRAWDATA;

36. /*********************************************

37. *fxos8700cq chip id

38. *fxos8700cq_chipid

39. *

40. *

41. * erro -> -1    sucess -> 0

42. **********************************************/

43. int fxos8700cq_read_chip_id(int fd,int* fxos8700cq_chipid)

44. {

45.         char buf;

46.         int ret;

47.

48.         ret= iic_read(fd,&buf,FXOS8700CQ_WHO_AM_I,1);

49.         if(ret < 0){

50.                 printf(" <erro> fxos8700cq_chip_id failed \n");

51.                 return ret;

52.         }

53.

54.         if(buf ！= FXOS8700CQ_SLAVE_ADRESS){

55.                 *fxos8700cq_chipid = 0;

56.                 return -1;

57.         }

58.

59.         //return fxos8700cq_chipid value

60.         *fxos8700cq_chipid = buf;

61.         printf(" fxos8700cq_chip_id:0x%x\n", *fxos8700cq_chipid);

62.         return 0;

63. }

64. static int read_register(int file, unsigned char address, unsigned char reg, unsigned char *data)

65. {

66.         unsigned char input_buffer, output_buffer;

67.         struct i2c_rdwr_ioctl_data packets;

68.         struct i2c_msg messages[2];

69.

70.         output_buffer = reg;

71.         messages[0].addr= address;

72.         messages[0].flags = 0;

73.         messages[0].len = sizeof(output_buffer);

74.         messages[0].buf = &output_buffer;

75.

76.         messages[1].addr= address;

77.         messages[1].flags = I2C_M_RD;

78.         messages[1].len = sizeof(input_buffer);

79.         messages[1].buf = &input_buffer;

80.

81.         packets.msgs= messages;

82.         packets.nmsgs = 2;

83.         if(ioctl(file, I2C_RDWR, &packets) < 0) {

84.                 perror("Error sending data");

85.                 return 1;

86.         }

87.         *data = input_buffer;

88.

89.         return 0;

90. }

91. int main(int argc, char* argv[])

92. {

93.         int i = 0;

94.         int ret = 0;

95.         int fd = 0;

96.         int fd_mag = 0;

97.         int file = 0;

98.         unsigned char fxos8700cq_chipid;

99.   char buf[8] = "";

100.         int tmp_msb = 0;

101.         int tmp_lsb = 1;

102.         int* nStatus = &tmp_lsb;

103.         fxos8700_data_axis mfxos8700_data_axis;

104.         fxos8700_data_axis* pfxos8700_acc_axis;

105.         pfxos8700_acc_axis = &mfxos8700_data_axis;

106.

107. //        printf("Test for FXOS8700CQ (3-axis linear accelerometer)\n");

108.   printf("Please check the device ID (Should be 0xC7)\n");

109.         if ((file = open("/dev/i2c-3", O_RDWR)) < 0)

110.         {

111.                 perror("Error openning file！");

112.                 exit(1);

113.         }

114.         if(read_register(file, I2C_SLAVE_Address, FXOS8700CQ_WHO_AM_I, &fxos8700cq_chipid))

115.                 exit(1);

116.         else

117.         {

118.                 {

119.                         printf("GET:Register[0x%02X]: whoami-deviceID=0x%02X\n" , 0x1e , fxos8700cq_chipid);

120.                 }

121.         }

122.         close(file);

123.

124.         if ((fd = open("/dev/FreescaleAccelerometer", O_RDWR)) < 0)

125.         {

126.                 perror("Error openning /dev/FreescaleAccelerometer！");

127.                 exit(1);

128.         }

129.

130.         pfxos8700_acc_axis->x = 0;

131.         pfxos8700_acc_axis->y = 0;

132.         pfxos8700_acc_axis->z = 0;

133.         printf("=1= pfxos8700_acc_axis->x=%d, pfxos8700_acc_axis->y=%d, pfxos8700_acc_axis->z=%d\n", pfxos8700_acc_axis->x, pfxos8700_acc_axis->y, pfxos8700_acc_axis->z);

134.         for(i = 0; i < 5; i++)

135.         {

136.                 ret = ioctl(fd,SENSOR_GET_RAW_DATA,pfxos8700_acc_axis);   //I2C

137.                 printf("=2= pfxos8700_acc_axis->x=%d, pfxos8700_acc_axis->y=%d, pfxos8700_acc_axis->z=%d\n", pfxos8700_acc_axis->x, pfxos8700_acc_axis->y, pfxos8700_acc_axis->z);

138.         }

139.         close(fd);

140.         if ((fd_mag = open("/dev/FreescaleMagnetometer", O_RDWR)) < 0)

141.         {

142.                 perror("Error openning /dev/FreescaleMagnetometer！");

143.                 exit(1);

144.         }

145.

146.         pfxos8700_acc_axis->x = 0;

147.         pfxos8700_acc_axis->y = 0;

148.         pfxos8700_acc_axis->z = 0;

149.         printf("=1= pfxos8700_mag_axis->x=%d, pfxos8700_mag_axis->y=%d, pfxos8700_mag_axis->z=%d\n", pfxos8700_acc_axis->x, pfxos8700_acc_axis->y, pfxos8700_acc_axis->z);

150.         for(i = 0; i < 5; i++)

151.         {

152.                 ret = ioctl(fd_mag,SENSOR_GET_RAW_DATA,pfxos8700_acc_axis);   //I2C

153.                 printf("=2= pfxos8700_mag_axis->x=%d, pfxos8700_mag_axis->y=%d, pfxos8700_mag_axis->z=%d\n", pfxos8700_acc_axis->x, pfxos8700_acc_axis->y, pfxos8700_acc_axis->z);

154.         }

155.         close(fd_mag);

156.

157.

158.

159.         return 0;

160. }

复制代码

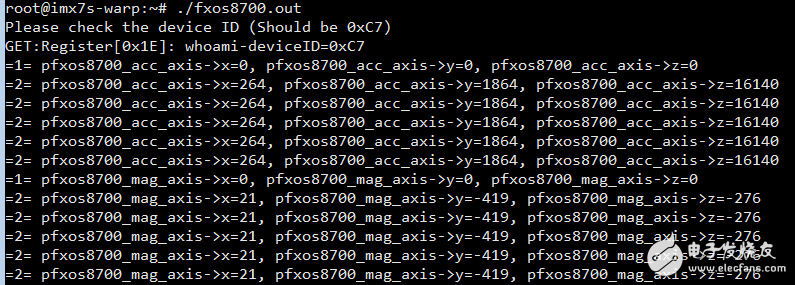

  4.2测试结果：

   4.3测试结果每次都一样，但是前面测试的时候输出结果并不是每次都一样，还有其具体含义需要与业务联系。

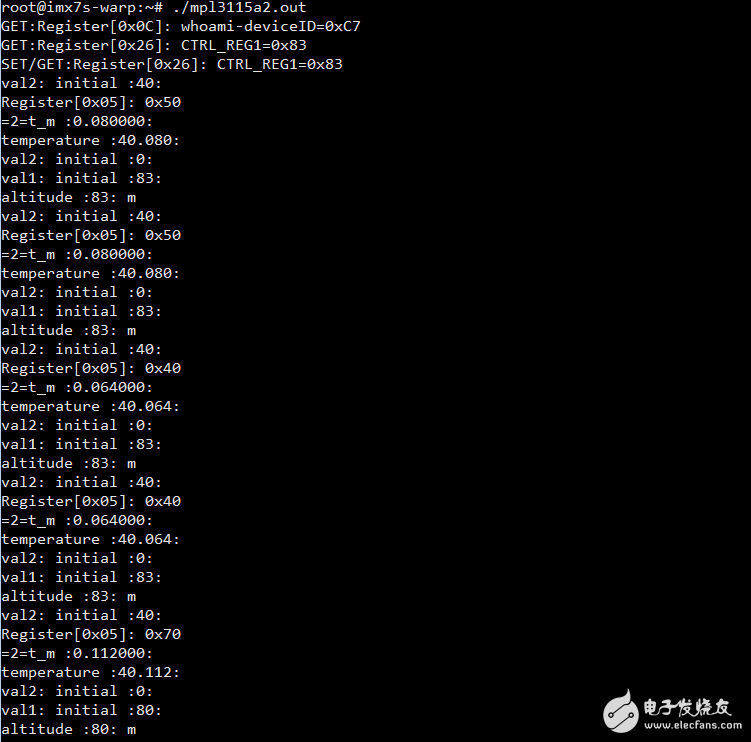

   MPL3115A2使用一MEMS压力传感器, 带有I2C接口, 可提供精准的电压/高度和温度数据. 这一传感器为数字化输出, 使用一个高分辨率的24位模数转换器. 内部处理省去了主控MCU系统的补偿任务. 另有多个可用户编程, 电源节约, 中断和自治数据采集模式, 包括已编程的采集周期计时器和只轮询模式. 典型电源电流为40μA每测量-秒, 用于稳定的10cm输出分辨率。
  从读取传感器输出结果的角度来说，MPL3115A2和FXOS8700CQ是一样的，因为他们都使用IIC接口，只是传感器寄存器不同而已，但是因为MPL3115A2驱动没有FXOS8700CQ驱动那么强大，所以我们可以换一个方法来读取传感器输出结果。
   应用程序代码如下：

1. #include <stdio.h>

2. #include <stdint.h>

3. #include <linux/i2c.h>

4. #include <linux/i2c-dev.h>

5. #include <fcntl.h>

6. #include <stdlib.h>

7. #include <unistd.h>

8. #include <sys/ioctl.h>

9. #include <string.h>

10.

11. //#define FLAG_DBG_ENABLE 1

12.

13. static int write_register(int file,unsigned char address,unsigned char reg,unsigned char data)

14. {

15.         unsigned char output_buffer[2];

16.         struct i2c_rdwr_ioctl_data packets;

17.         struct i2c_msg messages[1];

18.

19.         messages[0].addr= address;

20.         messages[0].flags = 0;

21.         messages[0].len = sizeof(output_buffer);

22.         messages[0].buf = output_buffer;

23.

24.         output_buffer[0] = reg;

25.         output_buffer[1] = data;

26.

27.         packets.msgs= messages;

28.         packets.nmsgs = 1;

29.

30.         if(ioctl(file, I2C_RDWR, &packets) < 0) {

31.                 perror("Error sending data");

32.                 return 1;

33.         }

34.         return 0;

35. }

36.

37.

38.

39.

40. static int read_register(int file, unsigned char address, unsigned char reg, unsigned char *data)

41. {

42.         unsigned char input_buffer, output_buffer;

43.         struct i2c_rdwr_ioctl_data packets;

44.         struct i2c_msg messages[2];

45.

46.         output_buffer = reg;

47.         messages[0].addr= address;

48.         messages[0].flags = 0;

49.         messages[0].len = sizeof(output_buffer);

50.         messages[0].buf = &output_buffer;

51.

52.         messages[1].addr= address;

53.         messages[1].flags = I2C_M_RD;

54.         messages[1].len = sizeof(input_buffer);

55.         messages[1].buf = &input_buffer;

56.

57.         packets.msgs= messages;

58.         packets.nmsgs = 2;

59.         if(ioctl(file, I2C_RDWR, &packets) < 0) {

60.                 perror("Error sending data");

61.                 return 1;

62.         }

63.         *data = input_buffer;

64.

65.         return 0;

66. }

67.

68. int main() {

69.         int file, i;

70.         unsigned char data;

71.         int val1;

72.         int val2;

73.         float t_m;

74.         int choice;

75.         int DBG_ENABLE = 1;

76.         char string[200];

77. #ifdef FLAG_DBG_ENABLE

78.         printf("Enable Debugging [1-Enable/0-Disable] :");

79.         scanf("%d",&choice);

80.

81.

82.         if (choice == 1)

83.                 DBG_ENABLE = 1;

84.         else if (choice == 0)

85.                 DBG_ENABLE = 0;

86.         else

87.         {

88.                 printf("Unknown choice \n Exiting... \n");

89.                 exit(1);

90.         }

91.         #endif

92.

93.         if ((file = open("/dev/i2c-3", O_RDWR)) < 0)

94.         {

95.                 perror("Error openning file！");

96.                 exit(1);

97.         }

98.

99. #ifdef FLAG_DBG_ENABLE

100.

101.         if(DBG_ENABLE == 0)

102.                 printf("Debugging Disabled \n");

103.         else if(DBG_ENABLE == 1)

104.                 printf("Debugging Enabled \n");

105.         else

106.                 printf("No idea");

107.         #endif

108.

109.

110.

111.

112.         //0x0C whoami verify

113.         if(read_register(file, 0x60, 0x0C, &data))

114.                 exit(1);

115.         else

116.         {

117.                 if(DBG_ENABLE == 1)

118.                 {

119.                         printf("GET:Register[0x%02X]: whoami-deviceID=0x%02X\n" , 12 , data);

120.                 }

121.         }

122.         //0x26 ctrlreg1 get/set ACTIVE

123.         if(read_register(file, 0x60, 0x26, &data))

124.                 exit(1);

125.         else

126.         {

127.                 if(DBG_ENABLE == 1)

128.                 {

129.                         printf("GET:Register[0x%02X]: CTRL_REG1=0x%02X\n" , 38 , data);

130.                 }

131.         }

132.

133.

134.

135.

136.         if(write_register(file, 0x60, 0x26, 0x03 | 0x80))

137.                 exit(1);

138.         else

139.         {

140.                 if(read_register(file, 0x60, 0x26, &data))

141.                  exit(1);

142.                 else

143.                 {

144.                         if(DBG_ENABLE == 1)

145.                         {

146.                                 printf("SET/GET:Register[0x%02X]: CTRL_REG1=0x%02X\n" , 38 , data);

147.                         }

148.                 }

149.         }

150.

151.

152.         int counter=0;

153.         while(counter<5)

154.         {

155.                 //read temperature MSB/LSB

156.                 if(read_register(file, 0x60, 0x04, &data))

157.                 exit(1);

158.                 /* else*/

159.                 /*{ if(DBG_ENABLE == 1)*/

160.                 /*{ printf("Register[0x%02X]: 0x%02X\n" , 4 , data);*/

161.                 /*}*/

162.                 /*}*/

163.

164.                 val2 = (int)data;

165.                 if(DBG_ENABLE == 1) printf("val2: initial :%d:\n",val2);

166.                 val2 <<=4;

167.                 //if(DBG_ENABLE == 1) printf("val2: shift :%d:\n",val2);

168.                 if(read_register(file, 0x60, 0x05, &data))

169.                 exit(1);

170.                 else

171.                 {

172.                 if(DBG_ENABLE == 1)

173.                 printf("Register[0x%02X]: 0x%02X\n" , 5 , data);

174.                 }

175.

176.         //        val2 = val2+ (int)data;

177.

178.         t_m = (float)data;

179. //        printf("=1=t_m :%f:\n",t_m);

180.         t_m = t_m / 1000;

181.         printf("=2=t_m :%f:\n",t_m);

182.                 if(DBG_ENABLE == 1)

183.                 { //printf("val2 :%d:\n",val2);

184.                 }

185.

186.                 t_m = t_m + (val2 >> 4);// & 0xff;

187.

188.                 printf("temperature :%.3f: \n",t_m);

189.                 //printf("temperature string:%d: \n",string);

190.         if(read_register(file, 0x60, 0x01, &data))

191.                 exit(1);

192.                 /* else*/

193.                 /*{ if(DBG_ENABLE == 1)*/

194.                 /*{ printf("Register[0x%02X]: 0x%02X\n" , 4 , data);*/

195.                 /*}*/

196.                 /*}*/

197.

198.                 val2 = (int)data;

199.                 if(DBG_ENABLE == 1) printf("val2: initial :%d:\n",val2);

200.                 val2 <<=8;

201.         if(read_register(file, 0x60, 0x02, &data))

202.                 exit(1);

203.                 /* else*/

204.                 /*{ if(DBG_ENABLE == 1)*/

205.                 /*{ printf("Register[0x%02X]: 0x%02X\n" , 4 , data);*/

206.                 /*}*/

207.                 /*}*/

208.

209.                 val1 = (int)data;

210.                 if(DBG_ENABLE == 1) printf("val1: initial :%d:\n",val1);

211.                 val2 = val1 + val2;

212.                 printf("altitude :%d: m\n", val2);

213.                 //system(string);

214.                 sleep(1);

215.                 counter++;

216.         }

217.         close(file);

218.         return 0;

219. }


复制代码

   输出结果下:

  输出结果分析：
  1.虽然目前家里的温度大约是29左右，但是开发板的温度还是比较高，所以39度算是一个比较合理的数值，曾经对比电风扇吹一会的实验，电风扇开启前后温度输出有比较明显的变化，从44度可以下降到36度左右，我认为温度输出结果符合实际，当然真的做产品则需要更加准确和测试；
  2.关于高度的输出结果，目前的几个是80m,考虑北京的平均海拔40-50m，而我家是11楼，大概高度也有35-44m左右，这个高度输出也在合理的范围内，但是刚开始读取数值大约是136m左右，后面又测试是110m左右。这里可以认为是传感器测试需要一定时间来达到一个稳定数值。
   本来以为开发板没有集成陀螺仪传感器，后来才知道FXAS21002CQR1就是，不过这个传感器与前面的FXOS8700CQ模块很类似，驱动也基本一样，所以这里就不在研究，如果后面有时间则把这个三部分数据集成起来实现功能：“使能“多重感知”设备磁力-加速计,气压计,陀螺仪。并将数据简单处理然后通过wifi发送给固定PC。”。
  下面会看看电池和电源管理的功能实现。
