2.硬件介绍

首先介绍一下核心板的硬件。

1)       CPU

开发板的CPU型号为MCIMX6Y2DVM05AA,i.MX6UltraLite扩展了i.MX6系列,它是一个高性能、超高效处理器系列,采用先进的ARM?Cortex?-A7内核。 i.MX6UltraLite应用处理器包括一个集成的电源管理模块,降低了外接电源的复杂性,并简化了上电时序。这个系列的每个处理器提供多种存储器接口和各种其他接口,用于连接外围设备,如WLAN、Bluetooth?、GPS、显示器和摄像头传感器。其规格如下:

l  内核:ARMCortex A7,频率528MHz,带32KBD-Cache和32KB I-Cache,以及128KBL2 Cache

l  显示:可支持LCD,最大分辨率为1366x768,支持8/10/16/24位并行摄像头传感器接口

l  存储:支持16位 LPDDR2,DDR3或DDR3L接口,8/16位并行NORFLASH / PSRAM与双通道Quad-SPINOR FLASH

l  通信:支持两路百兆以太网,两路USB2.0高速,SD3.0/MMC4.5,3路I2S/SAI,2组12位ADC等

l  部分PMU集成

l  封装:14x14289 MAPBGA

2)       内存

开发板上面有一块内存芯片,型号为IS43TR16256A,厂商为ISSI,其容量为512Mbyte,位宽为16位,速度为DDR3-1333

3)       闪存

开发板上面有一块闪存芯片,型号为S34ML02G100TF100,厂商为Spansion,其容量为256MB,带ECC功能

然后再介绍一下底板的硬件

1)       LCD接口

板载一个50脚的LCD接口,为24位,此处采用的是RGB888的接口

2)       USB

板载四个USB Host与一个USBOTG接口,其中Host接口采用的是标准尺寸的USB接口,OTG接口采用MicroUSB接口。Host接口由一路USB扩展而来,USB扩展芯片型号为USB2514。

3)       串口

在不进行板上硬件修改的情况下,板载6路串口,其中串口1作为调试串口,采用232电平,串口2采用485电平,串口3、4、5都采用232电平,串口6采用TTL电平。TTL转RS232的电平转换器为SP3232,TTL转RS485的电平转换器为SP3485,均为SipexCorporation公司的产品。

4)       IO口

板载30个GPIO口

5)       以太网

板载两路百兆以太网,采用了Microchip公司的KSZ8081作为收发器。

6)       TF卡槽

TF卡槽为四线式,可用于连接TF卡。

7)       CAN总线接口

开发板上有两路CAN总线接口,采用NXP公司的MC34901作为收发器。

8)       音频接口

板载一路音频接口,采用WM8960作为音频解码芯片。

9)       JTAG接口

板载一个JTAG接口。

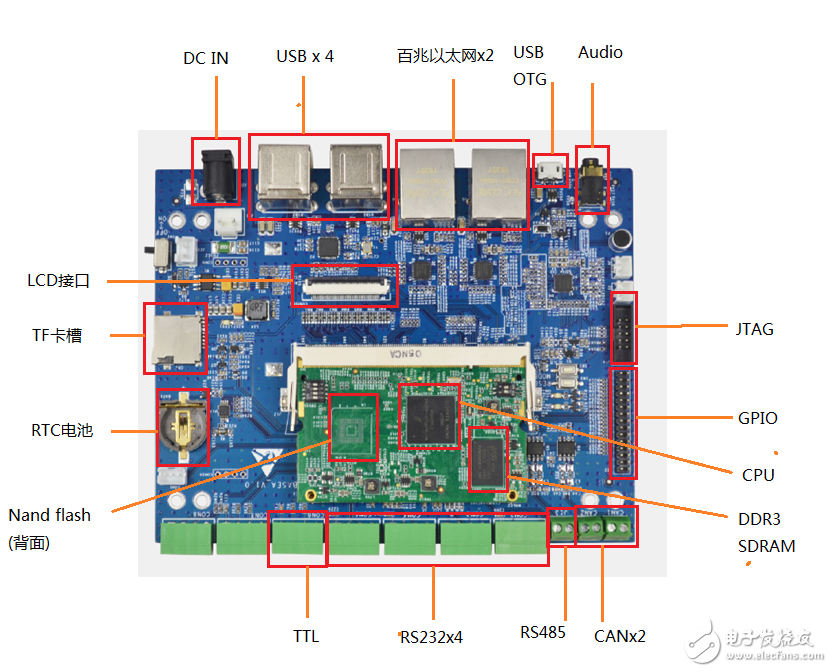

整个电路板的元件布局如下图所示
