使用GPIO模拟SPI时序控制LCD5110

时间：10-02 整理：3721RD 点击：

使用GPIO模拟SPI是单片机开发中常用的一种手段，GPIO还可以模拟IIC等总线的时序，可以用在没有相应外设的处理器上，节省成本。

下面的代码是软模SPI写LCD5110的程序：

  1. void WriteByte(unsigned char byte,unsigned char dc)
  2. {
  3.     int i;
  4.     CE(0);
  5.     DC(dc);
  6.     for(i=0;i<8;i++)
  7.     {
  8.         if(byte & 0x80)
  9.             DIN(1);
  10.         else
  11.             DIN(0);
  12.         CLK(0);
  13.         // usleep(10);//LCD5110的响应速度很快，不加延时也行！
  14.         CLK(1);
  15.         // usleep(10);
  16.         byte <<= 1;
  17.     }
  18.     CE(1);
  19. }

复制代码

下面的代码是刷新LCD的两个函数，第一个是使用84*48点阵的数组，第二个是使用84*6点阵的数组：

  1. int LCD_Buffer[48 * 84] =
  2. {  0x00，};
  3. void LCD_Refresh()
  4. {
  5.     unsigned int i,j,k;
  6.     unsigned char data;
  7.     WriteByte(0x40,0);
  8.     WriteByte(0x80,0);
  9.     for(i=0;i<6;i++)
  10.     {
  11.         for(j=0;j<84;j++)
  12.         {
  13.             for(k=0;k<8;k++)
  14.             {
  15.                 data >>= 1;
  16.                 if( LCD_Buffer[ ( (i<<3) + k ) * 84 + j ] )
  17.                     data |= 0x80;
  18.             }
  19.             // printf("%X ",data);
  20.             WriteByte(data,1);
  21.         }
  22.         // printf("\r\n");
  23.     }
  24. }
  25.
  26. unsigned char nBitmapDot[] =                  // 数据表
  27. {
  28.       0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
  29.       0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
  30.       0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0xC0,0xE0,0xE0,0xE0,
  31.       0xE0,0xE0,0xE0,0xE0,0xE0,0xC0,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
  32.       0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
  33.       0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
  34.       0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
  35.       0x00,0x06,0x0F,0x0F,0x07,0x0F,0x0E,0x1E,0x1C,0x00,0x00,0x00,0x00,0x00,0x00,0x01,
  36.       0x01,0x01,0x00,0x00,0x80,0xC0,0xE0,0xF0,0xFF,0x7F,0x1F,0x00,0x00,0x00,0x00,0x00,
  37.       0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
  38.       0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
  39.       0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
  40.       0x00,0x3C,0x7E,0x7C,0x70,0x70,0x60,0x00,0x00,0x00,0x00,0x00,0x00,0xC0,0xC0,0xE0,
  41.       0xC0,0x30,0x78,0x78,0x78,0x7C,0x7E,0x7F,0x77,0x77,0xF3,0xF1,0xF0,0xF0,0x70,0x70,
  42.       0x70,0xF0,0x70,0x70,0x70,0x70,0x70,0x70,0x70,0x70,0x70,0xF0,0xE0,0xE0,0xC0,0x80,
  43.       0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
  44.       0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
  45.       0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xC0,
  46.       0xFF,0xFF,0x7F,0x01,0x00,0x00,0x00,0x00,0x00,0x80,0xC0,0xE0,0xF8,0xFF,0x3F,0x0F,
  47.       0x03,0x03,0x03,0x00,0xFF,0xFF,0xFF,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
  48.       0x01,0x01,0x07,0xFF,0xFF,0xFC,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
  49.       0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
  50.       0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0x80,0x80,0xC0,0xE0,
  51.       0xF8,0x7E,0x3F,0x1F,0x03,0x03,0x00,0x00,0x00,0x00,0x00,0x00,0x06,0x07,0x07,0x03,
  52.       0x01,0x80,0xC0,0xE0,0xF0,0xF8,0x7C,0x3E,0x0F,0x8F,0xC7,0x80,0x00,0x00,0x00,0x00,
  53.       0x00,0x00,0x00,0x00,0x00,0x00,0x80,0xFF,0xFF,0xFF,0x00,0x00,0x00,0x00,0x00,0x00,
  54.       0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
  55.       0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x03,
  56.       0x03,0x03,0x03,0x03,0x01,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
  57.       0x00,0x00,0x00,0x00,0x00,0x01,0x03,0x03,0x01,0x00,0x00,0x00,0x00,0x07,0x0F,0x0F,
  58.       0x0E,0x0E,0x0E,0x0E,0x0E,0x0E,0x0E,0x0F,0x07,0x07,0x07,0x07,0x03,0x03,0x00,0x00,
  59.       0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00
  60. };
  61. void LCD_Refresh2(unsigned char *buff)
  62. {
  63.     unsigned int i,j;
  64.     WriteByte(0x40,0);
  65.     WriteByte(0x80,0);
  66.     // for(i=0;i<6;i++)
  67.     // {
  68.         // for(j=0;j<84;j++)
  69.         // {
  70.             // WriteByte(buff[i*84 + j],1);
  71.         // }
  72.     // }
  73.     for(i=0;i<6*84;i++)
  74.     {
  75.         WriteByte(buff[i],1);
  76.     }
  77. }

复制代码

初始化GPIO以及LCD5110代码：

  1. GPIO_Init();
  2.
  3. GPIO_ConfigPin(PC,0,OUT);   //CLK
  4. GPIO_ConfigPin(PC,1,OUT);   //DC
  5. GPIO_ConfigPin(PC,2,OUT);   //DIN
  6. GPIO_ConfigPin(PC,3,OUT);   //CE
  7.
  8. GPIO_ConfigPin(PA,15,OUT);  //LED
  9.
  10. while(i--)
  11. {
  12.     GPIO_SetPin(PA,15,1);
  13.     usleep(50000);
  14.     GPIO_SetPin(PA,15,0);
  15.     usleep(50000);
  16. }
  17.
  18. unsigned int data;
  19.
  20. WriteByte(0x21,0);
  21. WriteByte(0xc8,0);
  22. WriteByte(0x06,0);
  23. WriteByte(0x13,0);
  24. WriteByte(0x20,0);
  25. WriteByte(0x0c,0);
  26.
  27. WriteByte(0x40,0);
  28. WriteByte(0x80,0);

复制代码

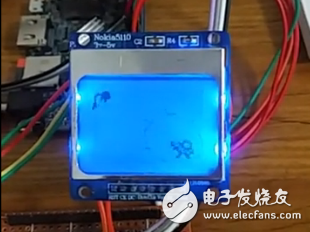

初始化LCD之后调用LCD_Refresh或者LCD_Refresh2即可看到图片显示。


制作的简单的显示gif图片的视频连接：http://v.youku.com/v_show/id_XMTgyMzI5NzI0MA==.html?spm=a2hzp.%208253869%20.0.0.IIMz9D&from=y1.7-2



审核真的好慢啊！

小编搞的不错  学习了

你好！请问下有完整的代码吗?最近正在弄5110屏幕。有的话能给我发一份吗?万分感谢。

上面贴的就是全部代码，有LCD5110的操作函数，仔细看看
