JZ2440学习笔记2-移植u-boot-2015支持jz2440的nor-flash

Chili

2015.5

第二部分，移植uboot2015支持JZ2440的nor flash

继续跟着韦老师手册或者视频所讲的uboot启动流程走，我们发现nor flash的初始化在文件u-boot-2015.04-rc4\u-boot-2015.04-rc4-my2440\arch\arm\lib\Board.c 中的函数void board_init_r(gd_t *id, ulong dest_addr)中的flash_init()中进行，层层深入发现uboot判断如果用户定义了board_flash_get_legacy函数则采用flash_detect_legacy函数进行nor flash检测，否则用标准CFI接口进行检测，我们分别说明。

Legacy检测方式是通过AMD和Intel的标准指令进行nor flash的ID读取，随后将读取的ID跟 u-boot-2015.04-rc4\u-boot-2015.04-rc4-my2440\drivers\mtd\Jedec_flash.c中的jedec_table定义的器件ID进行对比，从而获取器件信息，以及该器件对应的读写控制指令集。

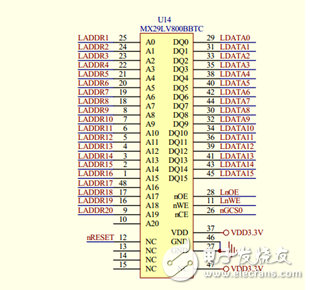

看JZ2440v2电路图，我们发现采用的nor flash器件为MX29LV800BBTC（实际采用的nor flash器件应该不是这个，可能是第一版本的，没有更新过来，发现原因下面来讲）

因为我们在jedec_table中发现其实有定义该器件的信息，但是为何uboot读不到呢，当我把uboot的Debug打开，打印出调试信息时，发现uboot检测nor flash ID为0x2249，对应于Jedec_flash.c宏定义的AM29LV160DB，那么实际开发板上的nor flash型号应该是这个，害我纠结半天，查看jedec_table中并没有器件定义。因此修改如下：

book@book-desktop:~/uboot/u-boot-2015.04-rc4$ vim drivers/mtd/jedec_flash.c

在jedec_table中添加以下结构，这是拷贝jedec_table后面的MX29LV800BBTC结构信息并进行修改的(注意不要在条件编译里面定义，否则可能还是未定义，建议放在table的第一个元素出，便于查看)

        {

                .mfr_id                = (u16)MX_MANUFACT,

                .dev_id                = AM29LV160DB,

                .name                = "AM29LV160DB",

                .uaddr                = {

                        [0] = MTD_UADDR_0x0555_0x02AA

                },

                .DevSize        = SIZE_2MiB,

                .CmdSet                = CFI_CMDSET_AMD_LEGACY,

                .NumEraseRegions= 4,

                .regions        = {

                        ERASEINFO(0x10000, 15),

                        ERASEINFO(0x08000, 1),

                        ERASEINFO(0x02000, 2),

                        ERASEINFO(0x04000, 1),

                }

        },

保存更改，再次make

book@book-desktop:~/uboot/u-boot-2015.04-rc4$make

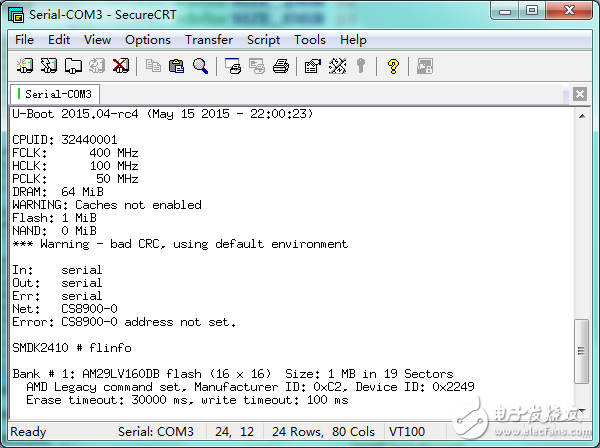

编译成功，将生成uboot.bin烧写进开发板，重启，打印如下:

由打印信息可知，现在nor flash可以识别了，但是flash大小和扇区数量不对啊，注意采用legacy获取nor flash信息参数的来源，这些参数都是根据我们添加进jedec_table表的器件信息算出来的，但由于我这个器件信息是在原来1M的MX29LV800BBTC基础上修改了一个器件ID得来的，因此uboot实际计算出来的信息就跟MX29LV800BBTC一模一样了。这种老的方式需要自己实现定义器件信息，因此不是很灵活，本次也只是让读者知道这个原理，legacy检测nor flash方式也就介绍到这里，下面介绍一种更加灵活的，也是uboot或者说nor flash今后支持的方向，标准的检测方式：CFI方式。

CFI大家可自行百度了解，简单说就是nor flash的一种通用接口规范，大家都按照这种规范来生产flash器件，这样就可以实现一种软件可以适用于各个不同厂家的flash，进而实现了软件的复用性，设计上更改flash器件而不需要更改驱动程序，极大的方便了flash驱动的维护工作。

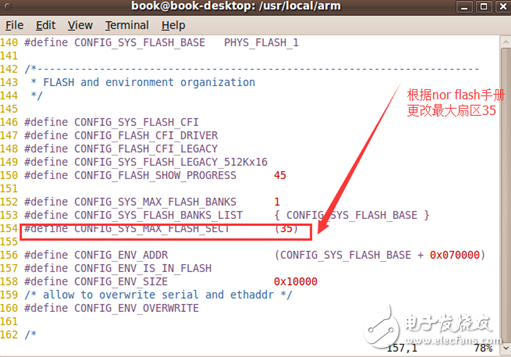

首先根据AM29LV160DB手册（要学会看手册哦，那些都是些比较简单的英语，多看几遍把主要的单词记下，以后翻来覆去就是那么几个专业词汇）更改支持的最大扇区数

book@book-desktop:~/uboot/u-boot-2015.04-rc4$ vim include/configs/smdk2410.h

修改如下：

修改函数返回值，使uboot采用CFI方式进行nor flash检测：

book@book-desktop:~/uboot/u-boot-2015.04-rc4$ vim board/samsung/smdk2410/smdk2410.c

如图所示，将返回值改为0即采用CFI方式，return 1就是legacy方式，具体可查看源代码，二种方式只能取其一哦。

保存，make again！

book@book-desktop:~/uboot/u-boot-2015.04-rc4$ make

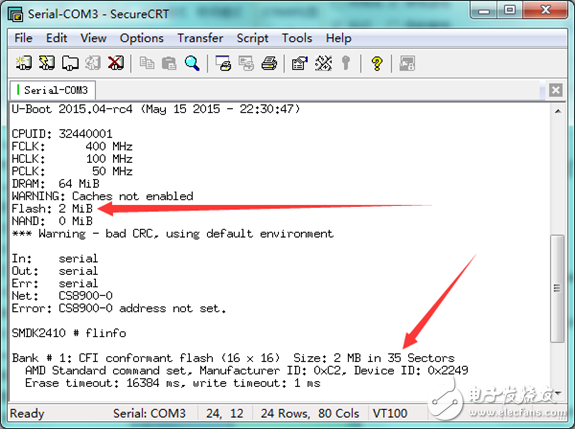

编译成功，烧写进nor flash，启动，打印如下：

flash大小，扇区都正确，ok，nor flash驱动移植成功。
