altium designer 09原件库中的数码管引脚的定义

a~g我知道，DP对应的是它后面的点吗?
那右面的两个A是怎样对应的啊?

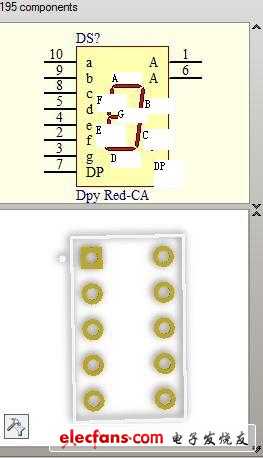

上面原理图和下面封装有事怎样对应的啊?
画好原理图后Update到PCB中数码管的各引脚会自动有飞线连接吗?

C:\Documents and Settings\Administrator\My Documents\My Pictures

ASAAAFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF

膜拜一下

你好不知道你的问题解决没?这个问题其实不难。首先你要确定是用公阳数码管还是共阴数码管，是用单个的还是几个在一起的比如（4个在一起的），然后就是画原理图的库，DP是就你说的这种8字数码管的那个点（。）其实你所举的例子的A代表共阳的数码管，我发的这个图片就是1位7段共阳数码管的Pcb的对应图，比如(3.8)就是你说的那两个A.不知道你明白否。

对了还有你画好库后更新PCB，你的PCB文档的飞线会自动更新。
